Wellenausrichtung
Der Zweck der Wellenausrichtung besteht darin, übermäßige Vibrationen und den vorzeitigen Ausfall von Maschinenteilen zu verhindern. Sehr oft kann ein schlechter Maschinenzustand offensichtlich sein, aber Reparaturen werden durchgeführt, ohne Ausrichtungsfehler zu korrigieren oder die zugrunde liegenden Ursachen für eine Fehlausrichtung wie schlechte Fundamente, übermäßige Temperaturänderungen, Belastung durch angeschlossene Rohre usw. zu beseitigen.
Hochpräzise Ausrichtungssensoren
Die Wellenausrichtung mit den LineLazer-Ausrichtungssensoren ist eine optionale Funktion inLeonova Diamond® für eine schnelle und einfache Wellenausrichtung mit begrenzter oder unbegrenzter Anwendung. Alternativ zur Verwendung tragbarer Geräte kann die Ausrichtung auch mit der LineLazer-App durchgeführt werden, die auf einem beliebigen Gerät Ihrer Wahl installiert ist. Die Funktion ist benutzerfreundlich und leicht zu erlernen.
Bei der Wellenausrichtung wird die relative Position zweier gekoppelter Maschinen so eingestellt, dass die Mittellinien der jeweiligen Wellen eine gerade Linie bilden, wenn die Maschine bei normaler Betriebstemperatur läuft. Die Ausrichtung wird erreicht, indem die Vorder- und/oder Hinterfüße einer Maschine nach oben, unten und zur Seite bewegt werden, bis die Wellen innerhalb der erforderlichen Toleranzen ausgerichtet sind.

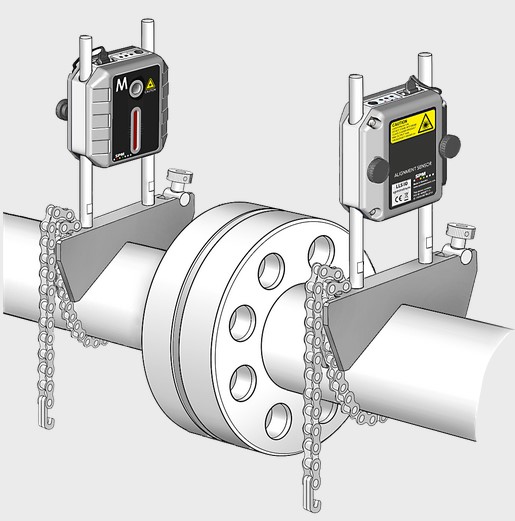

Die Ausrichtungssensoren messen die Position der Wellen im Vergleich zur Mittellinie. Mithilfe digitaler Signalverarbeitung unterscheiden die Sensoren einfach und automatisch von störenden Lichtquellen. Hochpräzise lineare CMOS-Bildsensoren bieten maximale Genauigkeit. Hochpräzise zweiachsige Neigungsmesser messen jederzeit den Drehwinkel beider Ausrichtungssensoren und ermöglichen die Messung im vollautomatischen Modus mit viel weniger als einer halben Wellenumdrehung.
Wellenausrichtung mit Leonova Diamond

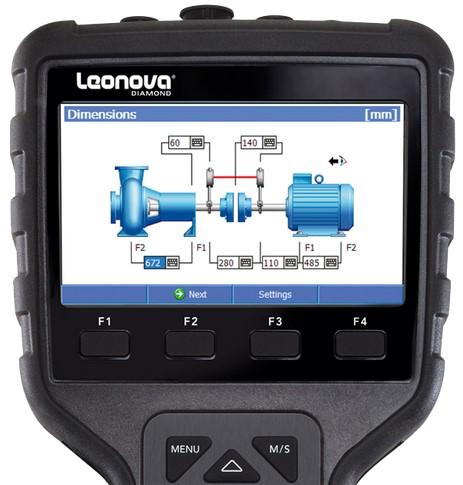

Der Leonova Diamond ist die Steuer- und Anzeigeeinheit mit einem leistungsstarken Prozessor, der sehr kurze Berechnungszeiten ermöglicht. Eine benutzerfreundliche grafische Oberfläche führt den Benutzer durch den gesamten Ausrichtungsvorgang. Automatische Berechnungen sowie sofortige Korrektur- und Ausrichtungsdaten führen zu einer perfekten Wellenausrichtung. Leonova erstellt auch eine Protokolldatei mit allen Ausrichtungsdaten zum Drucken eines Berichts.
Messprogramme:
- Ausrichtung horizontal montierter Maschinen (automatische Messung oder manuelle Eingabeaufforderungen).
- Ausrichtung von vertikal- und flanschmontierten Maschinen.
- Kippfußmessung.
- Ausgleich für thermisches Wachstum.
- Fußsperrfunktion.
- Wellenausrichtungsprotokoll.
Wellenausrichtung mit der LineLazer App

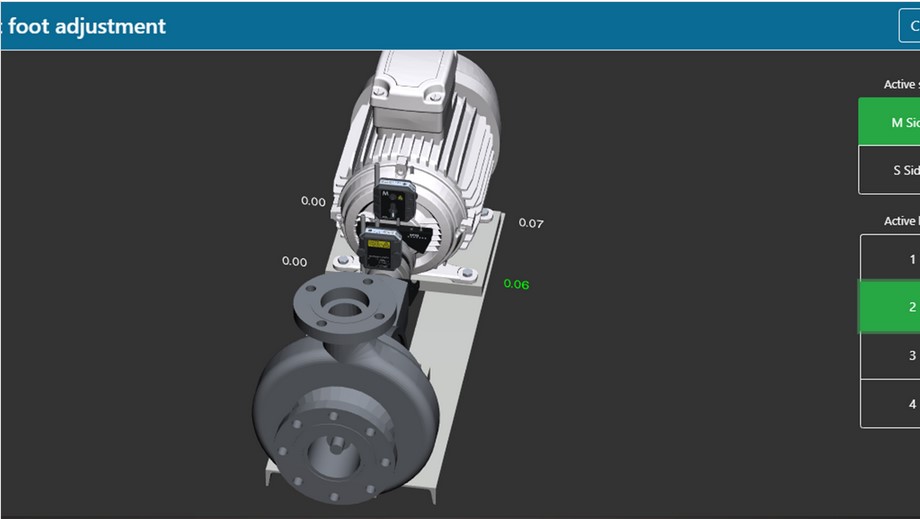

Mit der LineLazer-App ist die Arbeit einfacher als je zuvor. Die App führt den Benutzer auf intuitive Weise durch den gesamten Ausrichtungsprozess. Dabei wird eine visuell ansprechende und verständliche grafische 3D-Oberfläche verwendet. Die Möglichkeit, die virtuelle Maschine für eine Live-3D-Ansicht aus jeder Richtung zu drehen, erleichtert das Verständnis, während die kontinuierliche Sweep-Funktion, die die Messung während der Drehung ermöglicht, viel Zeit und Mühe spart.
Funktionen:
- Sich anpassendes Design.
- Kontinuierlicher Sweep.
- Visuelle Verstärkung der Fehlausrichtung.
- Kippfuß-Check.
- Fußsperre.
- Kompensation des thermischen Wachstums.
- Toleranzprüfungen.
- Demonstrationsmodus.
LineLazer App
Mit der LineLazer-App ist die Arbeit einfacher als je zuvor. Die App führt den Benutzer auf intuitive Weise durch den gesamten Ausrichtungsprozess. Dabei wird eine visuell ansprechende und verständliche grafische 3D-Oberfläche verwendet.
Mit der benutzerfreundlichen LineLazer-App ist der Ausrichtungsprozess mühelos. Die Möglichkeit, die virtuelle Maschine für eine Live-3D-Ansicht aus jeder Richtung zu drehen, erleichtert das Verständnis, während die kontinuierliche Sweep-Funktion, die das Messen während des Drehens ermöglicht, viel Zeit und Mühe spart. Die App kann Fehlausrichtungen visuell verstärken und wodurch vertikale oder horizontale Winkel und Versätze leicht zu erkennen sind.
Präzise Wellenausrichtung an Ihren Fingerspitzen
Sobald das System den Grad der Fehlausrichtung ermittelt hat, liefert die App eine klare und unkomplizierte Bildschirmführung für die notwendigen Fußkorrekturen, die zur Erzielung einer perfekt ausgerichteten Maschine erforderlich sind. Nach Abschluss des Vorgangs können Benutzer Details und Ergebnisse in einem Bericht speichern, um sie später abrufen zu können. Die Berichte können auch als PDF-Dateien per E-Mail versandt werden.
Die LineLazer-Sensoren und -App sind ein kostengünstiges Laserausrichtungssystem, für das kein tragbarer Datenlogger erforderlich ist. Die Sensoren liefern präzise und zuverlässige Messwerte und die App kann mit Bluetooth auf jedem Laptop, Tablet oder Smartphone (empfohlene Mindestbildschirmgröße 5 Zoll) verwendet werden. Laden Sie einfach die App herunter und verbinden Sie sich mit den Sensoren. Die App verfügt über einen Demo-Modus, mit dem Benutzer Ausrichtungsszenarien simulieren und App-Funktionen auch ohne Sensoren ausprobieren können.
Eigenschaften
- Präzise Ausrichtung mit zuverlässigen Ergebnissen
- Intuitive Benutzeroberfläche mit verbesserter 3D-Grafik in Live-Ansicht
- Reaktionsfähiges Design
- Kontinuierlicher Sweep
- Visuelle Verstärkung der Fehlausrichtung
- Kippfuß-Check
- Fußsperre
- Kompensation des thermischen Wachstums
- Toleranzprüfungen
- Demonstrationsmodus
- Kostenloser App-Download - keine Lizenz erforderlich
