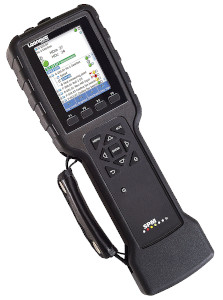

IN EINER EIGENEN LIGA
Leonova Emerald bietet zuverlässige und
umsetzbare Informationen zum Zustand kritischer Maschinen und ermöglicht
eine optimale Koordination von Wartung und Reparaturen. Leonova Emerald
ist mit modernster Technologie und robustem Design ausgestattet und
bietet jahrelangen zuverlässigen Service unter härtesten und
anspruchsvollsten Umständen. Leonova Emerald wurde für den Einsatz in
explosionsgefährdeten Bereichen und in aggressiven Umgebungen entwickelt
und ist auch in einer eigensicheren Version erhältlich.
Eigenschaften
Der Leonova Emerald beinhaltet die High Definition Stoßimpulsmethode
(SPM HD®) zur Wälzlagerüberwachung und eine fortgeschrittene
Schwingungsanalyse zur Zustandsüberwachung der Maschinen und hat noch
viele weitere Eigenschaften, siehe unten.
Lager- und Schmierzustand
Hinweis: Lesen Sie auch über HD ENV® (unten) zur Lagerüberwachung.
Diamond

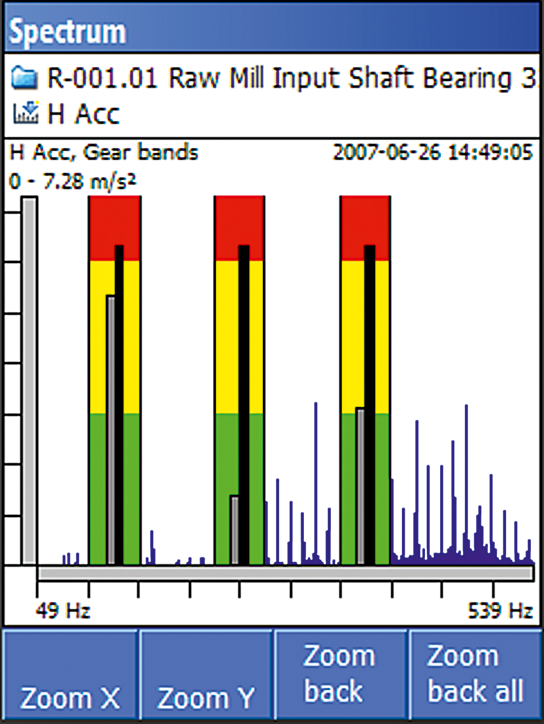

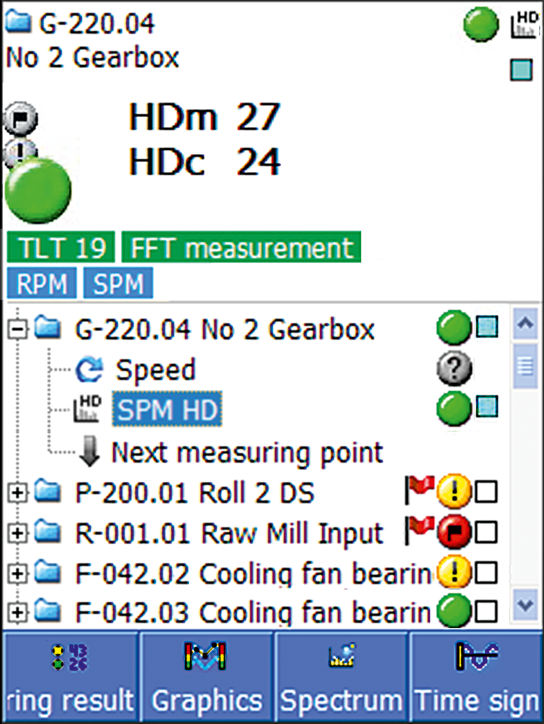

Die SPM HD® Methode (HDm/HDc)
Die SPM HD® Methode ist eine patentierte Weiterentwicklung der Stoßimpulsmethode (SPM) die weniger empfindlich gegenüber Störungen von anderen Signalen ist und deshalb bestens geeignet zur Wälzlagerüberwachung bei Maschinen mit sehr niedrigen Drehzahlen (0.1 - 20.000 U/min.). SPM HD ist daher eine schnelle, einfache und zuverlässige Methode zur Überwachung des Wälzlagerzustands.

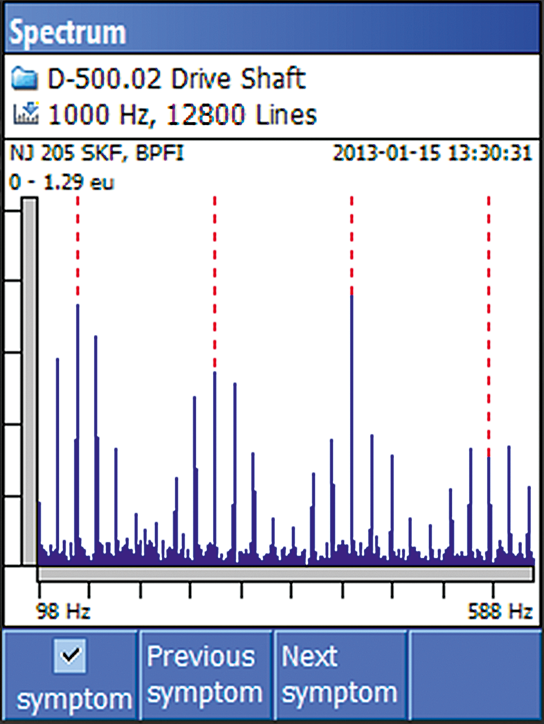

SPM Spectrum™
SPM Spectrum ™ basiert auf einer außergewöhnlichen Signalqualität und einer 24-Bit-A/D-Umwandlung, die eine gestochen scharfe Auflösung bietet und mit sehr hoher Präzision festzustellen hilft, wo sich ein möglicher Lagerschaden befindet.

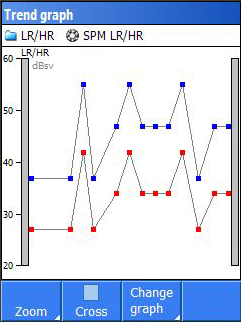

LR/HR
Die LR/HR-Methode wurde aus der ursprünglichen Stoßimpulsmethode zur Zustandsdiagnose von Wälzlagern entwickelt und ermöglicht eine präzise Analyse des Schmierzustands in der Abrollzone.
dBm/dBc
Die Original Stoßimpulsmethode basiert auf der Methode dBm/dBc welche die Stoßimpulse/Sekunde zählt und einen Teppichwert (dBc), bzw. einen Maximalwert (dBm) liefert.
Schwingungsanalyse

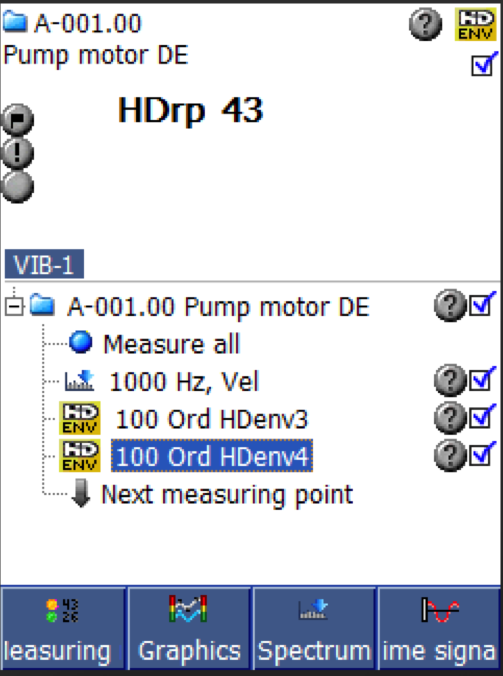

Die HD ENV® Technik
HD ENV® ist eine patentierte Hüllkurventechnik, die für die frühzeitige Erkennung von stoßbezogenen Ereignissen wie Getriebe- und Lagerschäden eingesetzt wird. Eine Reihe von vordefinierten Filtern stehen zur einfachen Auswahl zur Verfügung, die jeweils zur Erkennung von Schäden in den unterschiedlichen Schadensstufen ausgelegt sind. Die Methode nutzt clever konstruierte und patentierte Algorithmen für die digitale Signalverarbeitung, wodurch man optimale Daten für Trendzwecke erhält.
Schwingstärke und FFT Spektrum
Die Messung von Schwinggeschwindigkeit, Beschleunigung und Schwingweg (Frequenzbereich 0-40kHz), entsprechend des letzten ISO 10816 Standards helfen bei der Diagnose des allgemeinen Maschinenzustands. Zusätzlich zu den RMS Schwingwerten, zeigt das Gerätedisplay ein FFT Spektrum, wo Symptome wie Unwucht, Ausrichtfehler und strukturelle Schwächen einfach gefunden werden können.

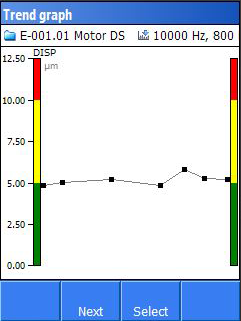

EVAM
Die EVAM (Evaluated Vibration Analysis Method) Messtechnik erzeugt ein Spektrum mit bis zu 25600 Linien mit True-Zoom, liefert vordefinierte 'Fehlersymptome' für Maschinen, und auch einen Trend.
Korrektive Instandhaltung

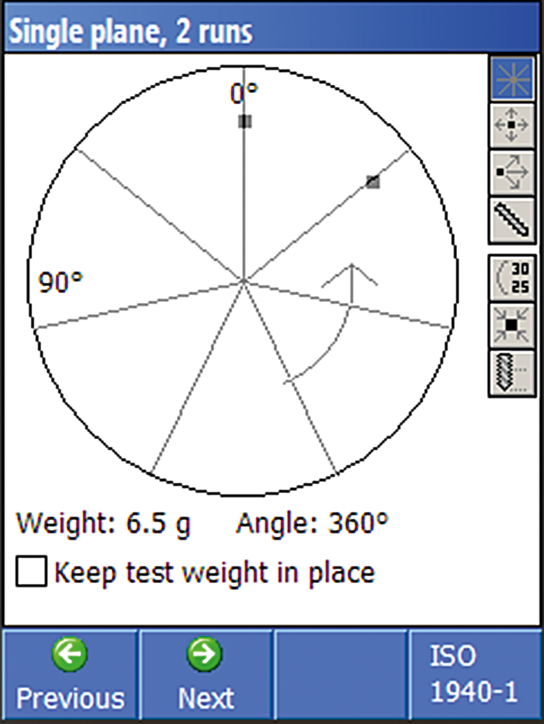

Dynamisches Auswuchten
Auswuchten
in einer Ebene vor Ort, entsprechend des ISO 1940-1 Standards, mit
einer Schwingungsmessung die den Benutzer durch den Auswuchtvorgang
führt und Vorschläge zur Korrektur der Unwucht liefert.
Order Tracking

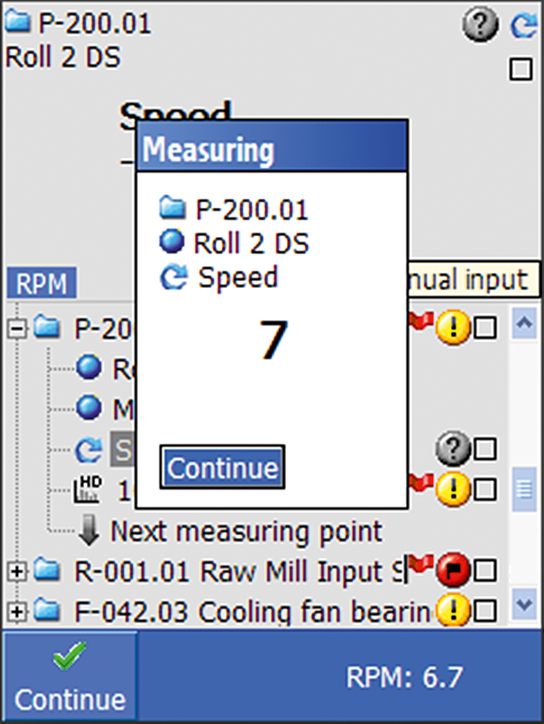

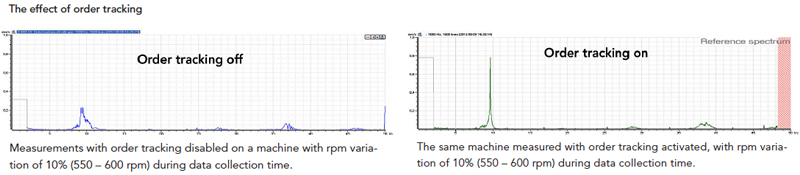

HD Order Tracking
Bei Maschinen mit variabler Drehzahl liefert die Analyse mit HD Order Tracking
zuverlässige Daten und kristallklare Messergebnisse, selbst wenn die
Drehzahl im Verlauf der Messung stark variiert. Order Tracking ist in
einem sehr weiten Drehzahlbereich von nur einigen bis zu Tausenden
Umdrehungen pro Minute anwendbar.

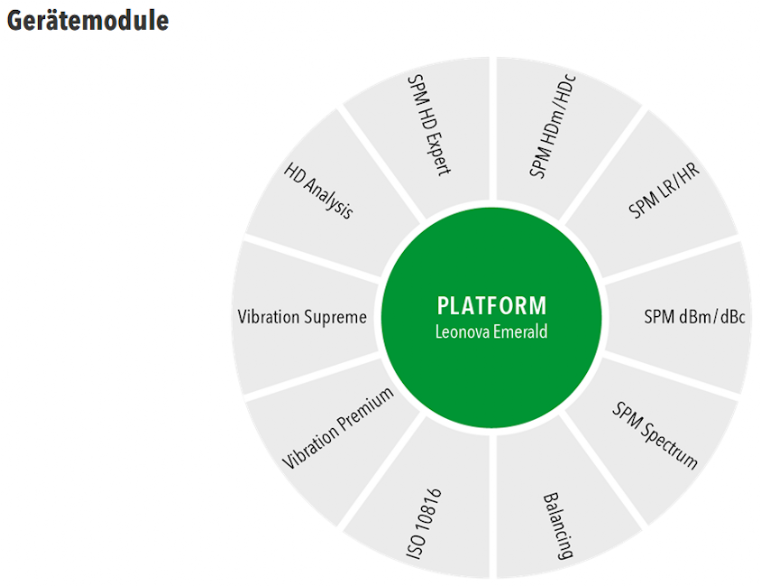

Optionale Funktionen
- SPM HD Expert, Zeit- und Frequenzsignalanalyse.
- Stoßimpulsmethode dBm/dBc.
- Stoßimpulsmethode HDm/HDc.
- Stoßimpulsmethode LR/HR.
- SPM Spectrum.
- Schwingung ISO 10816 mit Spektrum.
- Vibration Premium.
HD ENV.
FFT mit Symptomen.
6400 Linien, 10 kHz.
HD Order Tracking.
Zeitsignal.
Post-Trigger. - Vibration Supreme.
HD ENV.
EVAM ausgewertete Schwingungsanalyse.
12 800 Linien, 20 kHz.
+ alle Funktionen in Vibration Premium. - HD Analysis.
Vibration Supreme.
SPM HD Expert. - Auswuchten, eine Ebene.
Plattform-Funktionen
- SPM HDm/HDc und/oder SPM LR/HR.
- RMS Schwingung, ISO 2372.
- Drehzahlmessung.
- Temperaturmessung.
- Stethoskopfunktion.
- Messpunktidentifikation mit CondID®-Speicherplaketten
- Recording.
- Manuelle Aufzeichnung, freie Größe.
- Kontrollpunkte, freier Text.
- Aufzeichnen von Sprachkommentaren.
- Unterstützt bis zu 6400 Linien, 10 kHz.
