OPTIMALE KOSTENEFFIZIENZ

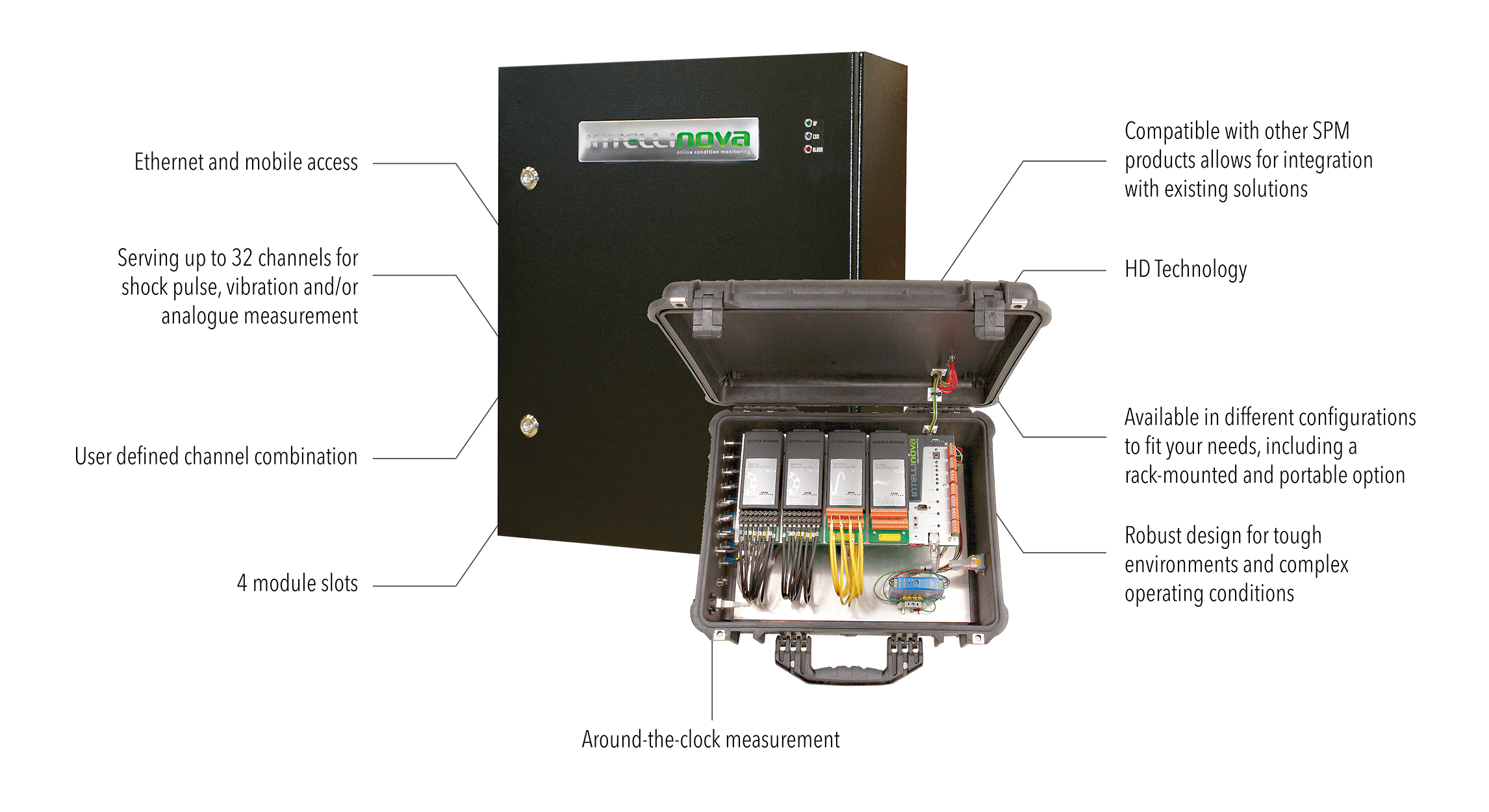

Intellinova® Standard ist ein Online-Zustandsüberwachungssystem, bei dem bewährte Methoden und moderne Technologie aufeinander treffen, um die höchstmögliche Verfügbarkeit kritischer Assets zu gewährleisten.
Kostengünstiges System für große Installationen
Intellinova Standard bietet optimale Kosten pro Kanal und ist die ideale Lösung zur Zustandsüberwachung für Installationen, die viele Messpunkte abdecken. Das System mit bis zu 32 Kanälen eignet sich für die überwiegende Mehrheit der Standardanwendungen und anspruchsvolle Anwendungen, bei denen die Messung nicht zeitkritisch ist, z.B. Papiermaschinen, Pumpstationen oder Lüftungsgeräte. Durch die Implementierung von HD-Zustandsüberwachungstechnologien eignet es sich auch perfekt für Anwendungen mit niedriger Drehzahl und liefert zuverlässige Zustandsdaten ab 0,1 U/min.
Außergewöhnliche Flexibilität und Leistung
Intellinova Standard zeichnet sich durch ein hohes Maß an Flexibilität und Benutzerfreundlichkeit aus, die eine schnelle Implementierung kundenspezifischer Lösungen ermöglichen. Genauigkeit und Zuverlässigkeit sind auch Markenzeichen dieses Hochleistungssystems. Das System kombiniert komplexe Messtechniken und fortschrittliche Datenverarbeitung mit einer benutzerfreundlichen Oberfläche und einer Vielzahl von Optionen für die individuelle Systemanpassung. Das Ergebnis ist ein hochflexibles Hochleistungssystem, das leicht verständliche Zustandsinformationen liefert und Ihnen hilft, fundierte Wartungsentscheidungen zu treffen.
Intellinova Standard ist vollständig kompatibel mit seinen Geschwistern aus der Intellinova-Familie von Online-Systemen und kann in einem integrierten System oder als eigenständige Einheiten ausgeführt werden.
SKALIERBARKEIT UND INTEGRATION
Intellinova Standard ist eine skalierbare Lösung und kann auf die Anforderungen Ihrer Fabrik zugeschnitten werden. Kompatibel mit anderen SPM-Produkten, kann es in vorhandene Lösungen integriert werden.
INTELLIGENTE MESSUNG
Die Überwachung rund um die Uhr kann große Datenmengen liefern. Es steht eine Vielzahl von Optionen zur Verfügung, die sicherzustellen, dass nur relevante Zustandsdaten in der Datenbank gespeichert werden.
INDUSTRIELLE ROBUSTHEIT
Intellinova Standard wurde für raue Industrieumgebungen und den langfristigen Einsatz entwickelt - geeignet für die überwiegende Mehrheit der Standardanwendungen und anspruchsvolle Anwendungen.
Eigenschaften
Intellinova Standard

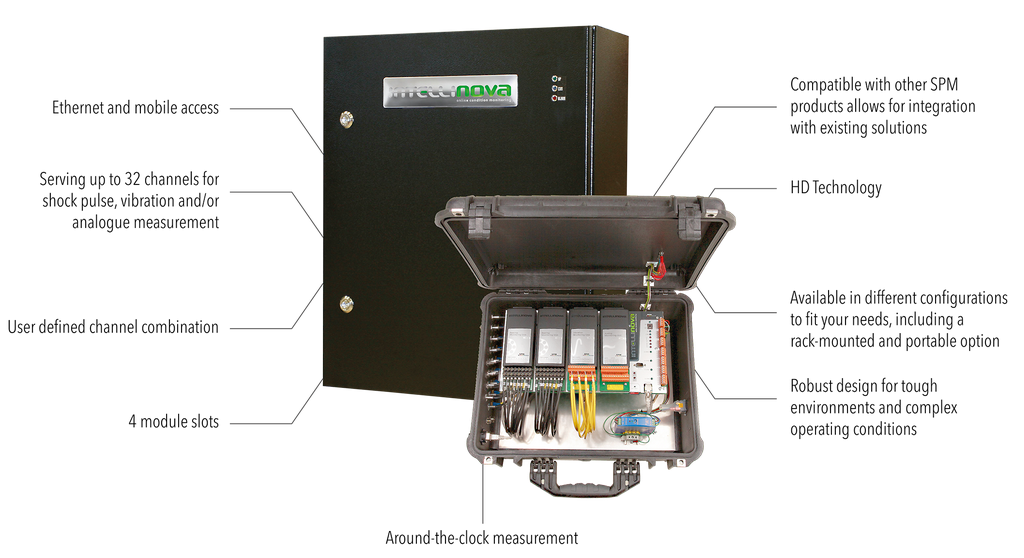

Das Intellinova System ist um die Commander Units zentriert, wobei jede Einheit bis zu 32 Kanäle für Stoßimpuls, Schwingung und/oder analoge Messungen in einer benutzerdefinierten Kombination bereitstellt. Eine spezielle Kommunikationssoftware triggert, steuert und filtert Messungen und Daten und verarbeitet alle Nachrichten zwischen der Datenbank und einer oder mehreren Commander Units.

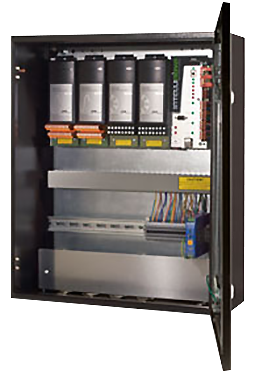

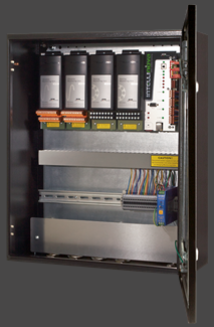

Das Intellinova System besteht aus einem Industriegehäuse, einer Commander Unit, internen Kabeln und Klemmen für die Stromversorgung. Bis zu vier Überwachungseinheiten können montiert und separat bestellt werden. Das für die Wandmontage vorgesehene Gehäuse ist robust und dicht für den Einsatz in rauen Umgebungen.
Die Einheit verfügt über einen Flansch mit einem Kabeleinlass für acht Messkabel sowie zwei Kabeleinlässen für die Stromversorgung und den Netzwerkanschluss. Sie verfügt über drei Blindstecker, an denen zusätzliche Kabeleinlässe (Pg 29) für bis zu 32 Messkabel montiert werden können. Löcher für Kabeleinlässe für digitale Ein- und Ausgangsanschlüsse müssen gebohrt werden. Die DIN-Schiene verfügt über Klemmenblöcke und Kabel zum Anschluss der Stromversorgung. Die Einheit verfügt über eine Erdungsschiene (DIN), an der die Abschirmungen des Messkabels angeschlossen werden sollten. Die Einheit ist mit Kunststoffkabelkanälen und Statusanzeigen am Deckel ausgestattet. Netzteil, Zubehör für DIN-Schienen, interne Verkabelung und Kabeleinlässe sind separat zu bestellen.
Abmessungen:
INO18:
500x600x210 mm
INO22:
480x480x155 mm
Intellinova Compact
ist ein Hochleistungssystem, das sich gut für Fernüberwachung in industriellen Umgebungen eignet, in denen Gruppen von Messpunkten an verschiedenen Stellen innerhalb des Werkes eingerichtet werden.
Anwendungsbereiche
Dieses hochmoderne System ist für alle Arten von Anwendungen geeignet und bietet die stärkste Kombination verfügbarer Messtechniken sowie maximale Flexibilität bei der Fehlererkennung. Windkraftanlagen, Pumpstationen und Zusatzgeräte sind einige Beispiele, bei denen Intellinova Compact die ideale Lösung zur Zustandsüberwachung ist. Lüfter und Getriebe, einschließlich Planetengetriebe, sind typische Anwendungen. Die Implementierung der SPM HD-Messtechnik ist auch die geeignete Wahl für langsam drehende Anwendungen (0,1-50 U/min) wie Rührwerke, Brecher, Förderer oder Kräne, usw. Intellinova Compact ist vollständig kompatibel mit seinen Geschwistern aus der Intellinova-Familie von Online-Systeme und können in einem integrierten System oder als eigenständige Einheiten ausgeführt werden.
Optimale Kosteneffizienz
Das System ist in vier Versionen mit jeweils fester Kanalkonfiguration für die Stoßimpuls- und Schwingungsmessung erhältlich. Alle Versionen verfügen über mehrere Drehzahl- und Analogeingänge sowie Statusausgänge. Mit den IntelliLogic-Funktionen können Sie diese Hardwarefunktionen voll ausnutzen. Mit der Fähigkeit, Prozessdaten zu akzeptieren und den Betriebszustand basierend auf einer Kombination von Prozess- und Messdaten zu bewerten, eignen sich die Intellinova-Einheiten gut zur Überwachung von Maschinen mit komplexen Betriebsabläufen.
Technische Übersicht
Das System ist in vier Versionen mit jeweils fester Kanalkonfiguration für die Stoßimpuls- und Schwingungsmessung erhältlich. Mit einer Vielzahl von Optionen können Sie das System so einrichten, dass nur die richtigen Dinge zur richtigen Zeit gemessen werden.

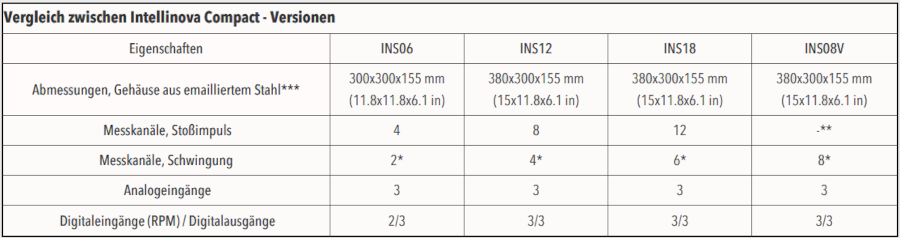

Die Intellinova Compact-Versionen (INS06, INS12, INS18, INS08V) in der folgenden Tabelle sind auch verfügbar als:
Drahtlose Version mit Modem
Tragbare Version mit optionalem Ständer
*) Sowohl Schwingungs- als auch Stoßimpulsmessungen können mit DuoTech Beschleunigungssensoren durchgeführt werden.
**) Die Einheit hat keine separaten Stoßimpulskanäle, siehe aber *)
***) Auch in Edelstahlgehäuse erhältlich, Maße 380x380x210 mm
Intellinova Portable
Neben dem Standardschrank bietet SPM einen MIL-Standard-Tragekoffer an, eine geeignete Alternative für Testinstallationen oder die vorübergehende Überwachung kritischer Maschinen.

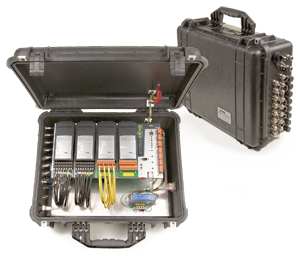

Die tragbare Systemeinheit besteht aus einer Commander Unit, die in einem stabilen MIL-Standard-Kunststoff-Tragekoffer (erhältlich mit einem drahtlosen 3G-Router) mit Anschlüssen, internen Messkabeln und einem Netzteil montiert ist. Der Koffer ist ein vollwertiges Intellinova-System, das dieselben Komponenten wie die nicht tragbare Version und alle Funktionen beinhaltet.
Diese Systemeinheit ermöglicht eine schnelle Installation und ist ideal für Testinstallationen, temporäre Überwachung kritischer Maschinen usw. Sie kann auch als Mehrkanal-Logger mit Datenerfassung basierend auf verschiedenen Triggern, eigenständig oder in Netzwerken verwendet werden.
Der Tragekoffer verfügt über TNC-Steckverbinder mit Koaxialkabeln zur Lagerüberwachung auf 16 Kanälen (zwei Überwachungseinheiten), 2-polige Steckverbinder zur Schwingungsüberwachung auf 8 Kanälen (eine Überwachungseinheit) und Kabeleinlässe zum Anschluss einer analogen Überwachungseinheit. Der Koffer verfügt über einen externen Netzteileinlass mit Schalter, Netzwerkanschluss und Statusanzeigen. Überwachungseinheiten werden separat bestellt. Das Stromversorgungskabel ist nicht im Lieferumfang enthalten.
Abmessungen:
530x437x217 mm
Intellinova Rack
Bestehende Hardwareinstallationen, Platzbeschränkungen und verschiedene andere Faktoren können Ihre Anforderungen beeinflussen. Die Commander- und Überwachungseinheiten können in einem 19-Zoll-Rack montiert werden, um platzsparend mehrere Einheiten zu installieren.

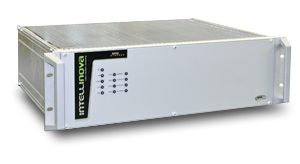

INR20 ist eine Intellinova-Systemeinheit für die 19-Zoll-Rackmontage. Sie verfügt über eine eingebaute Commander-Unit mit Steckplätzen für bis zu vier Überwachungseinheiten. Die Rückwände sind mit Klemmenblöcken und interner Verkabelung zum Anschluss von Stromversorgung und digitalen Ein- und Ausgängen ausgestattet. Die Systemeinheit verfügt über LED-Anzeigen auf der Vorderseite, die den Status anzeigen.
Überwachungseinheiten, Rückwände mit interner Verkabelung und Netzteil sind separat zu bestellen.
Abmessungen:
482 x 132 x 365 mm
