IN EINER EIGENEN LIGA

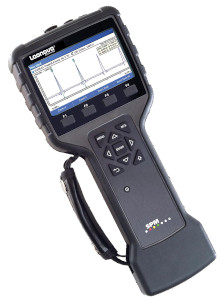

Leonova Diamond ist ein zuverlässiges und hochwirksames Analysewerkzeug, das alle Ihre Anforderungen an die Zustandsüberwachung erfüllt. Es bietet eine breite Palette an hochentwickelten Messtechniken sowie alle unterstützenden Diagnose- und Fehlerbehebungsfunktionen. Das Gerät bewältigt effizient und zuverlässig unterschiedliche Maschineneigenschaften und variable Betriebsbedingungen. Modernste digitale Technologie und sorgfältiges Software-Design ermöglichen eine hervorragende Datenerfassung und -verarbeitung. Für den Einsatz in explosionsgefährdeten Bereichen und in aggressiven Umgebungen steht eine eigensichere Version zur Verfügung.
Eigenschaften
Der Leonova Diamond beinhaltet die High Definition Stoßimpulsmethode (SPM HD®) zur Wälzlagerüberwachung und eine fortgeschrittene Schwingungsanalyse zur Zustandsüberwachung der Maschinen und hat noch viele weitere Eigenschaften, siehe unten.
Lager- und Schmierzustand
Hinweis: Lesen Sie auch über HD ENV® (unten) zur Lagerüberwachung.

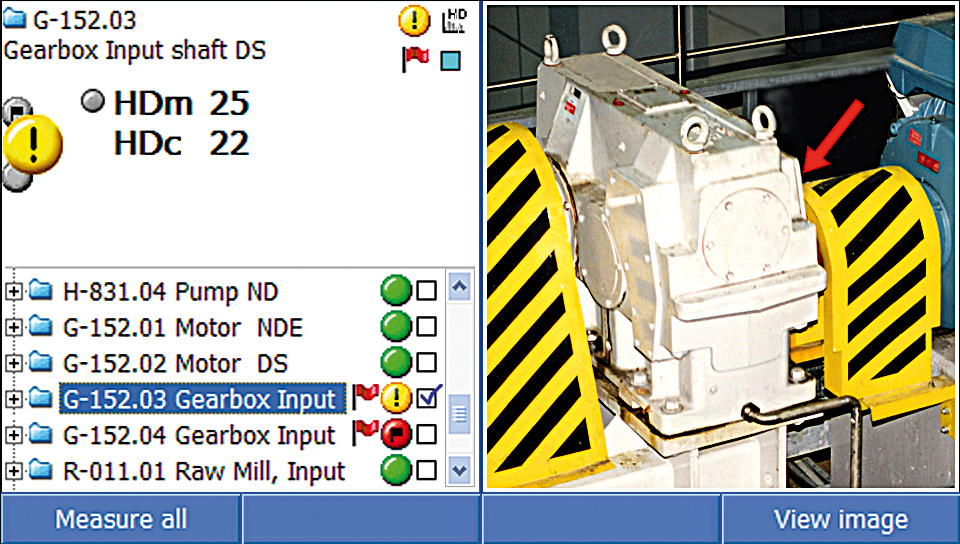

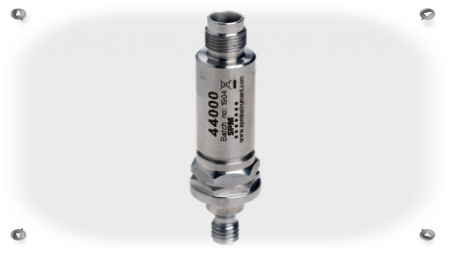

Die SPM HD® Methode (HDm/HDc)
Die SPM HD® Methode ist eine patentierte Weiterentwicklung der Stoßimpulsmethode (SPM) die weniger empfindlich gegenüber Störungen von anderen Signalen ist und deshalb bestens geeignet zur Wälzlagerüberwachung bei Maschinen mit sehr niedrigen Drehzahlen (0.1 - 20.000 U/min.).
SPM HD ist daher eine schnelle, einfache und zuverlässige Methode zur Überwachung des Wälzlagerzustands.

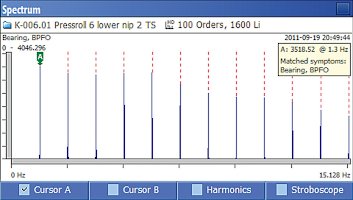

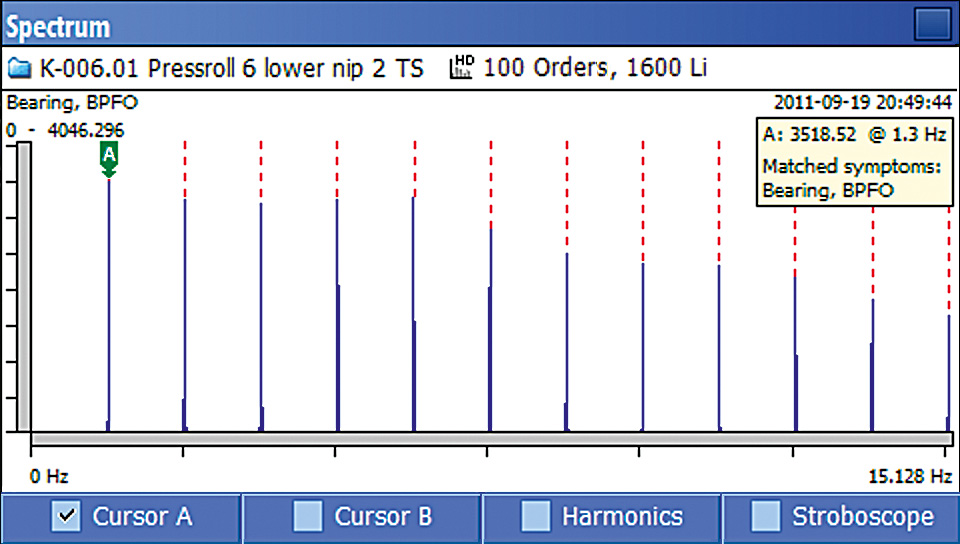

SPM Spectrum™
SPM Spectrum™ basiert auf einer außerordentlichen Signalqualität und einer 24 Bit A/D Umwandlung, welche eine scharfe Auflösung bietet und präzisiert daher die Bestimmung eines möglichen Lagerschadens.
dBm/dBc
Die Original Stoßimpulsmethode basiert auf der Methode dBm/dBc welche die Stoßimpulse/Sekunde zählt und einen Teppichwert (dBc), bzw. einen Maximalwert (dBm) liefert.
LR/HR
Die LR/HR-Methode wurde aus der ursprünglichen Stoßimpulsmethode zur Zustandsdiagnose von Wälzlagern entwickelt und ermöglicht eine präzise Analyse des Schmierzustands in der Abrollzone.

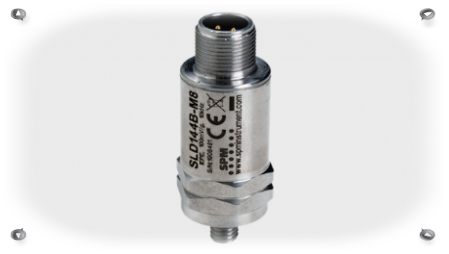

Schwingungsanalyse

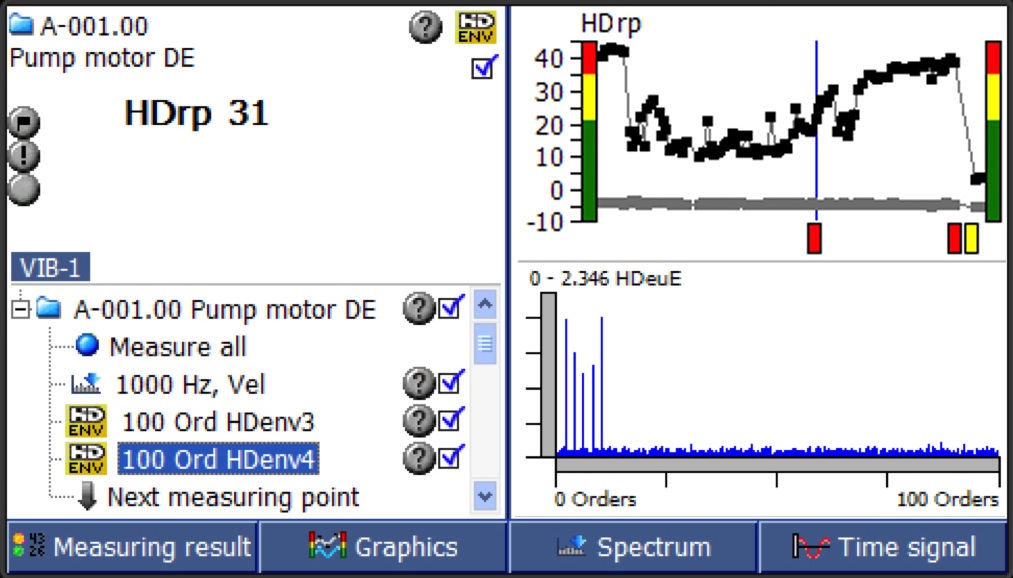

Die HD ENV® Technik
HD ENV® ist eine patentierte Hüllkurventechnik, die für die frühzeitige Erkennung von stoßbezogenen Ereignissen wie Getriebe- und Lagerschäden eingesetzt wird. Eine Reihe von vordefinierten Filtern stehen zur einfachen Auswahl zur Verfügung, die jeweils zur Erkennung von Schäden in den unterschiedlichen Schadensstufen ausgelegt sind. Die Methode nutzt clever konstruierte und patentierte Algorithmen für die digitale Signalverarbeitung, wodurch man optimale Daten für Trendzwecke erhält.

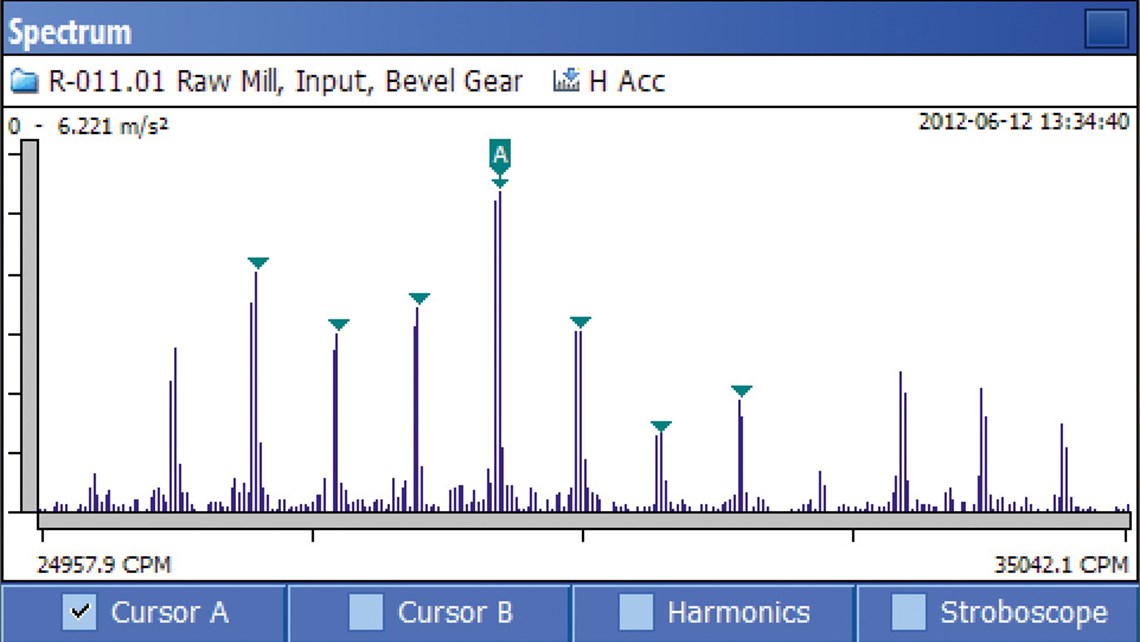

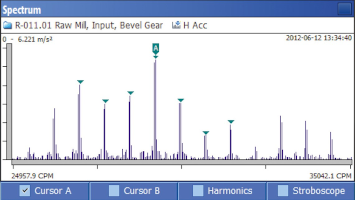

Schwingstärke und FFT Spektrum
Die Messung von Schwinggeschwindigkeit, Beschleunigung und Schwingweg (Frequenzbereich 0-40kHz), entsprechend des letzten ISO 10816 Standards helfen bei der Diagnose des allgemeinen Maschinenzustands. Zusätzlich zu den RMS Schwingwerten, zeigt das Gerätedisplay ein FFT Spektrum, wo Symptome wie Unwucht, Ausrichtfehler und strukturelle Schwächen einfach gefunden werden können.

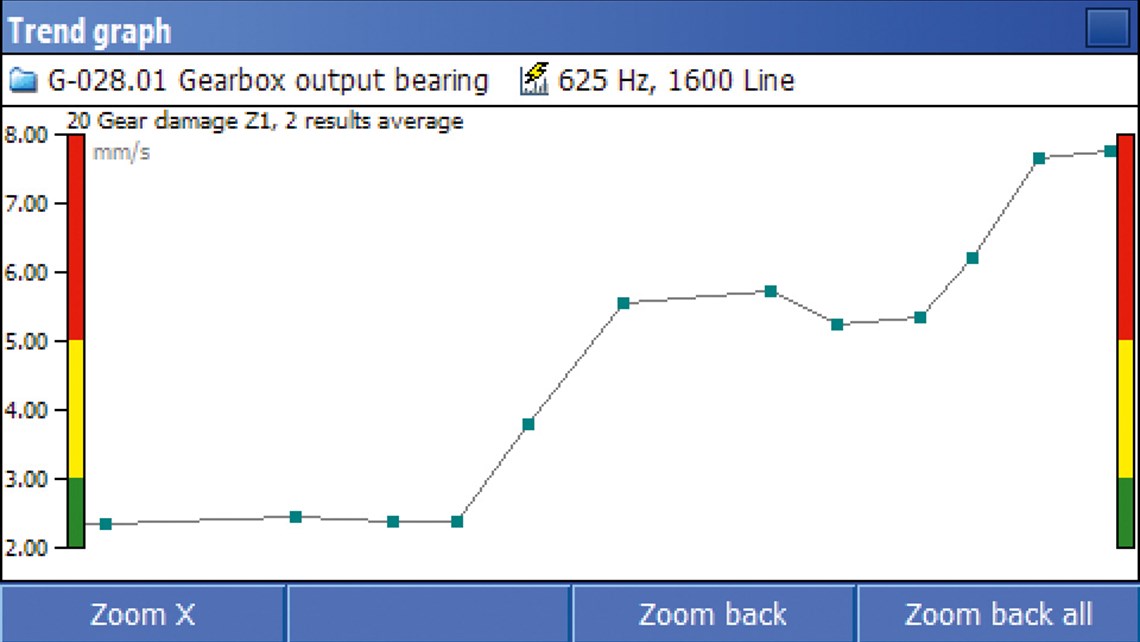

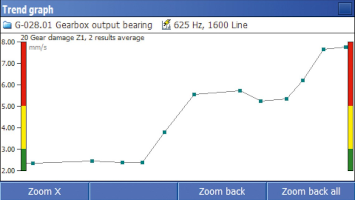

EVAM
Die EVAM (Evaluated Vibration Analysis Method) Messtechnik erzeugt ein Spektrum mit bis zu 25600 Linien mit True-Zoom, liefert vordefinierte 'Fehlersymptome' für Maschinen, und auch einen Trend.
Gleitlager

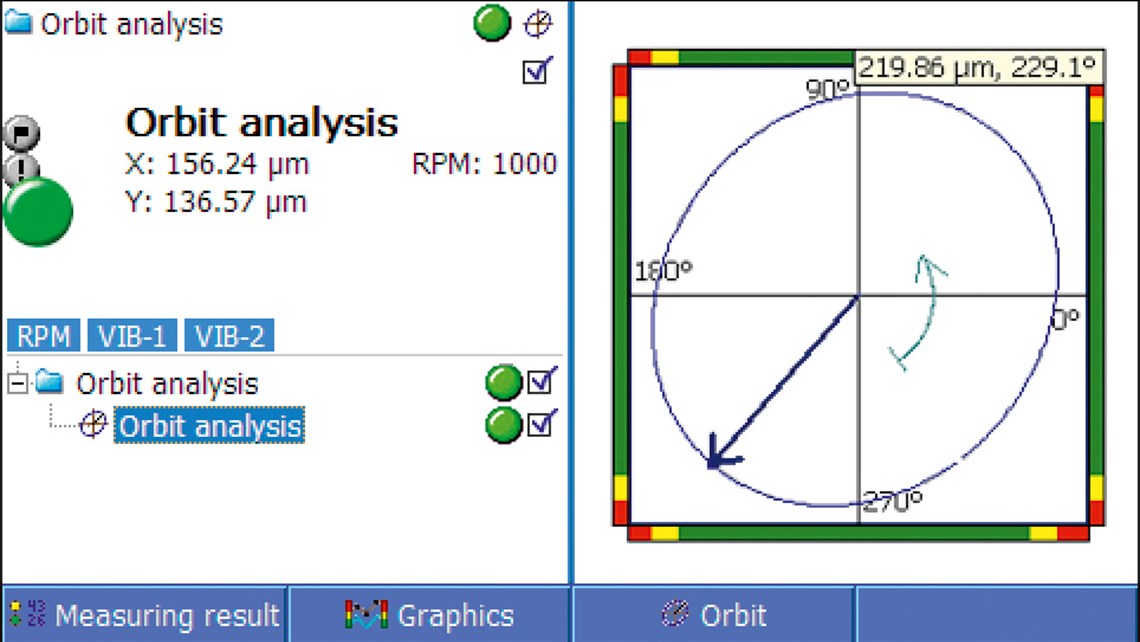

Orbit Analyse
Für alle Maschinen mit Gleitlagern liefert das gleichzeitige Messen mit 2 Schwingungsaufnehmern ein genaues Diagramm der Bewegung von der Wellenmittellinie.
Resonanz
Strukturelle Resonanzen

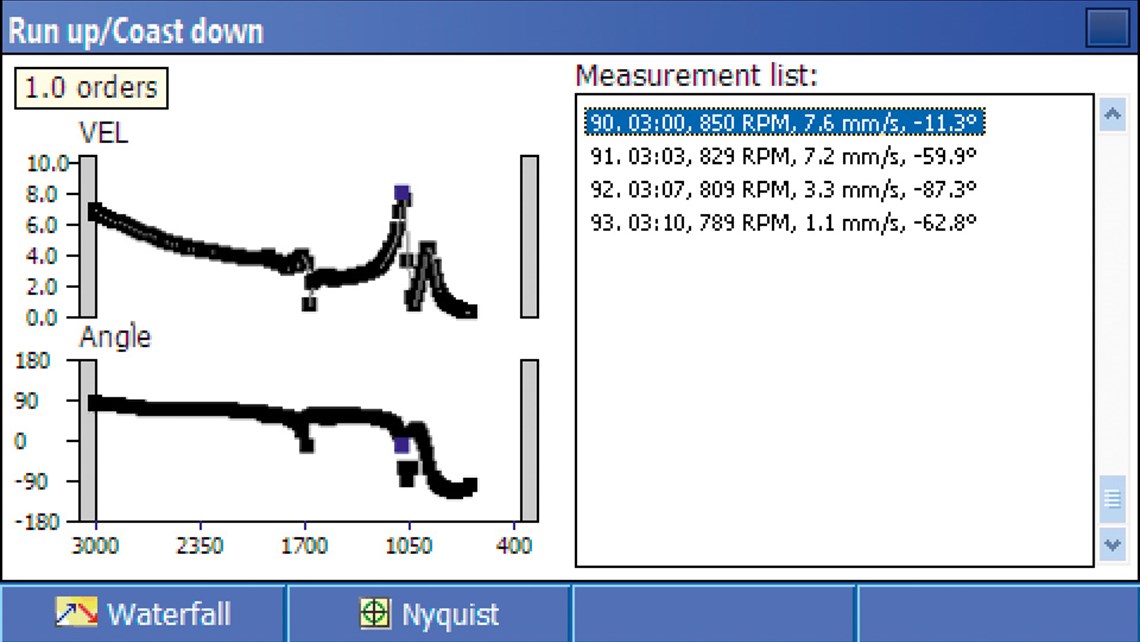

Messen der Hoch- und Auslaufkurve und der Anschlagsversuch sind Tools für die Ursachenanalyse und zeigen die Schwingcharakteristik des Maschinenrahmens, Resonanzfrequenzen und die Reaktion bei kritischen Drehzahlen.
Korrektive Instandhaltung

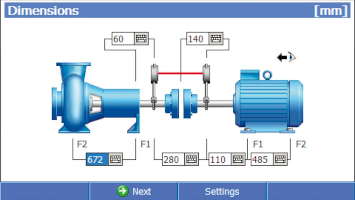

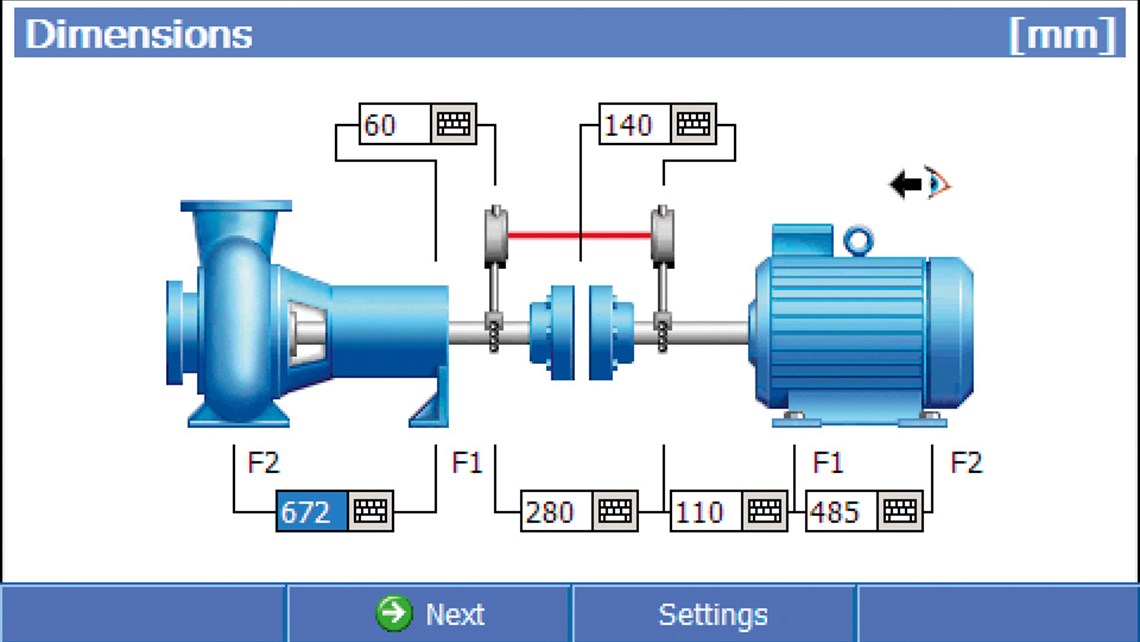

Präzise Wellenausrichtung

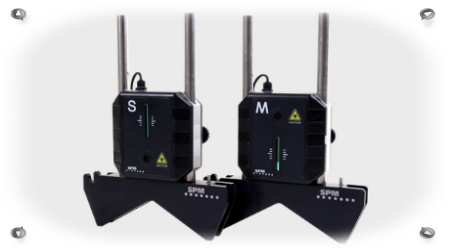

Für die Laser-Wellenausrichtung von horizontalen und vertikalen Maschinen, verbindet sich das optionale LineLazer Alignment Kit drahtlos mit dem Leonova Diamond. Der Benutzer wird durch das Menü geführt und erreicht ein perfektes Ausrichtresultat.

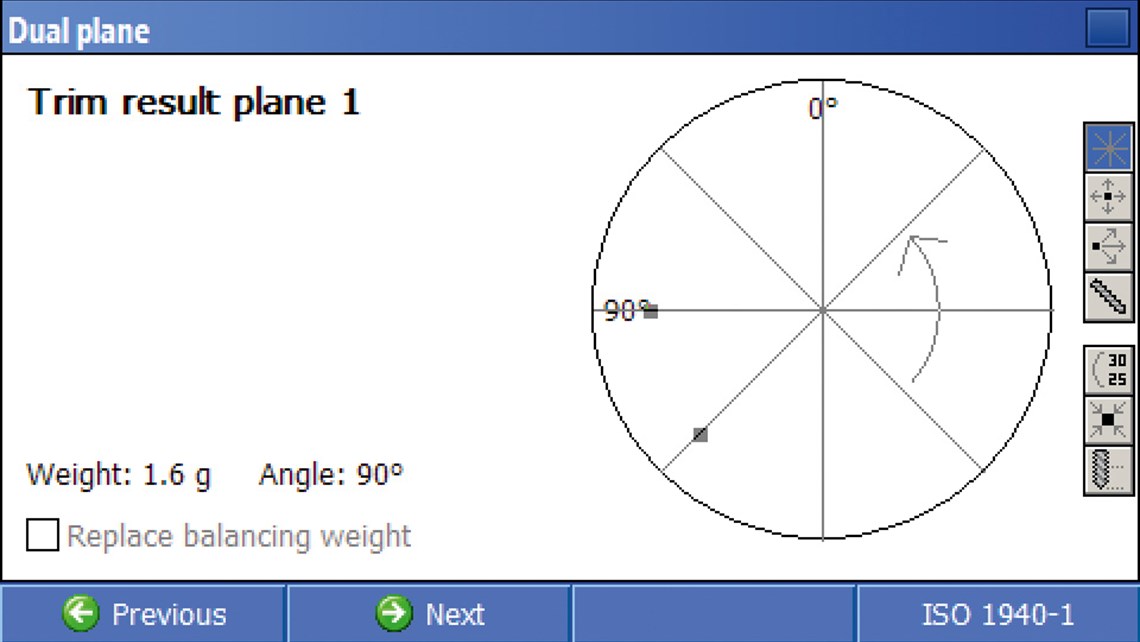

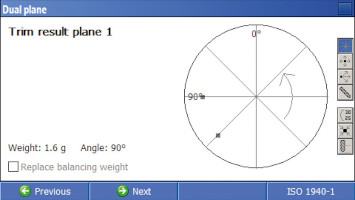

Dynamisches Auswuchten
Auswuchten in einer oder 2 Ebenen vor Ort, entsprechend des ISO 1940-1 Standards, mit einer Schwingungsmessung die den Benutzer durch den Auswuchtvorgang führt und Vorschläge zur Korrektur der Unwucht liefert.

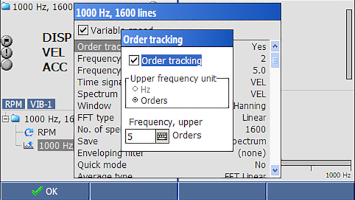

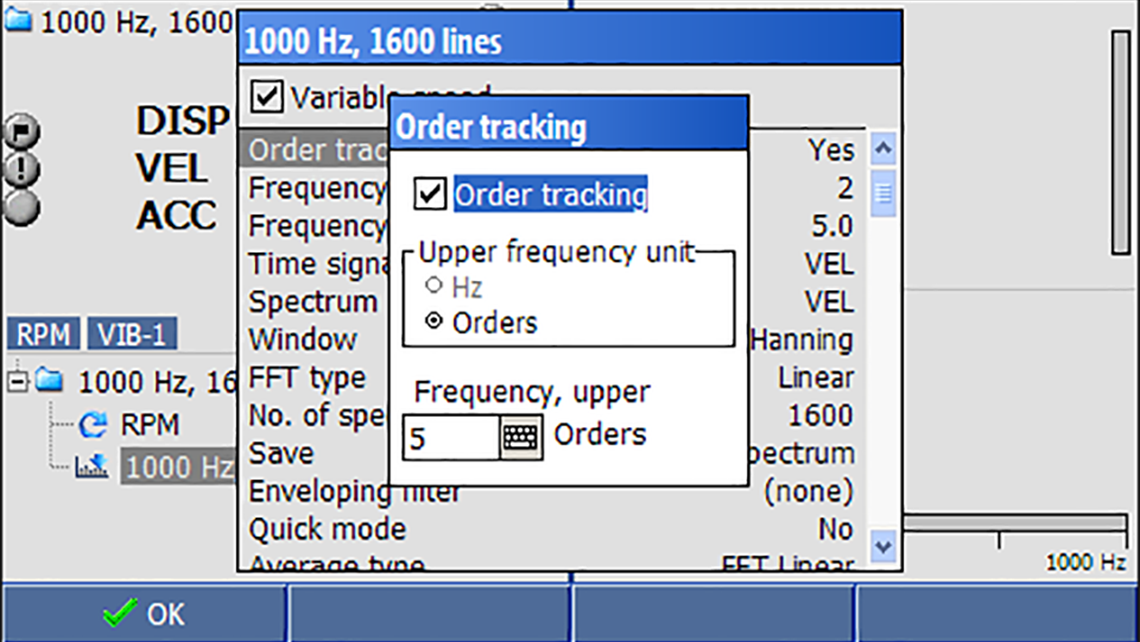

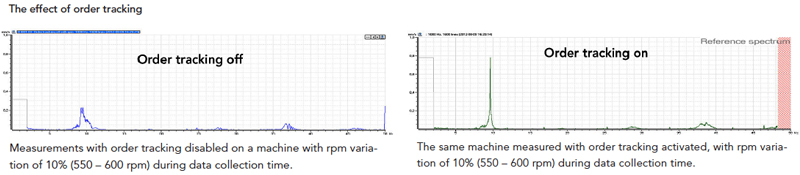

HD Order Tracking
Bei Maschinen mit variabler Drehzahl liefert die Schwingungsanalyse mit HD Order Tracking zuverlässige Daten und kristallklare Messergebnisse, selbst wenn die Drehzahl im Verlauf der Messung stark variiert. Order Tracking ist in einem sehr weiten Drehzahlbereich von nur einigen bis zu Tausenden Umdrehungen pro Minute anwendbar.

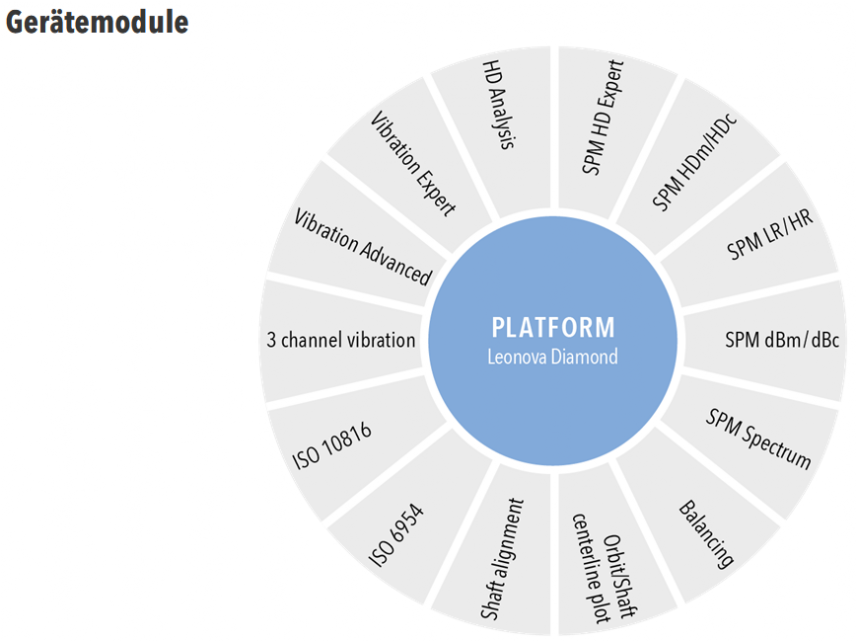

PLATTFORM, beinhaltet immer die unbegrenzte Anwendung von
- Plattformfunktion: SPM HDm/HDc und/oder SPM LR/HR.
- RMS Schwingung, ISO 2372.

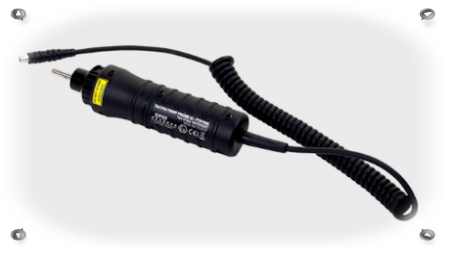

- Drehzahlmessung.
- Temperaturmessung.
- Stethoskopfunktion.
- Analogsignale, Strom und Spannung.
- Zeitsignal-Aufzeichnung.
- Messpunktidentifikation mit CondID®-Speicherplaketten.
- Recording, bis zu 50 Std.
- Kontrollpunkte, freier Text.
- Aufzeichnung von Sprachkommentaren.
- Unterstützt simultane 2-Kanal Schwingungsmessung.
- Unterstützt bis zu 12 800 Linien, 20 kHz.
Funktionen für die unbegrenzte und begrenzte Anwendung
Unbegrenzte und begrenzte Funktionen können je nach Bedarf kombiniert werden.
- SPM HD Expert, Zeit- und Frequenzsignalanalyse.
- Stoßimpulsmethode HDm/HDc.
- Stoßimpulsmethode dBm/dBc.
- Stoßimpulsmethode LR/HR.
- SPM Spectrum.
- Schwingung ISO 10816 mit Spektrum.
- Schwingung ISO 6954.
- Orbit-Analyse/Shaft Centerline Plot.
- Simultane 3 Kanal Schwingung.
- Vibration Expert.
HD Order Tracking.
Zeitsignal und 25 600 Linien/40kHz.
HD ENV.
EVAM ausgewertete Schwingungsanalyse.
Post-Trigger.
Hochfahr- und Auslaufkurve.
Anschlagversuch.
Frequency Response Function (FRF). - Vibration Advanced.
HD Order Tracking.
Zeitsignal und 12 800 Linien/20kHz.
HD ENV.
FFT Spektrum mit Symptomen.
Post-Trigger. - HD Analysis.
Vibration Expert.
SPM HD Expert. - Wuchten, ein und zwei Ebenen.
- Wellenausrichtung.

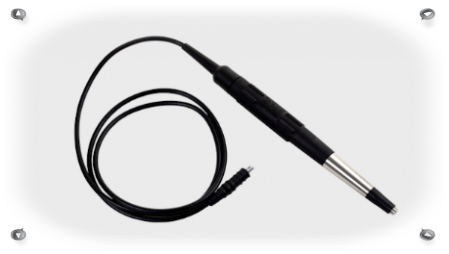

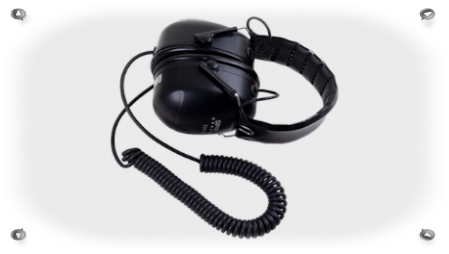

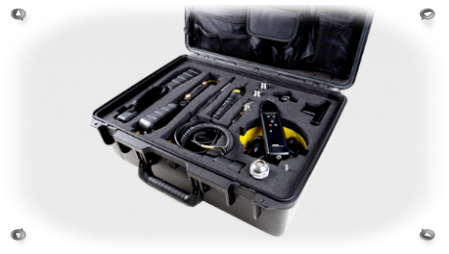

Zubehör
