Intellinova Parallel MB

SOFORTIGE ZUSTANDSBEWERTUNG

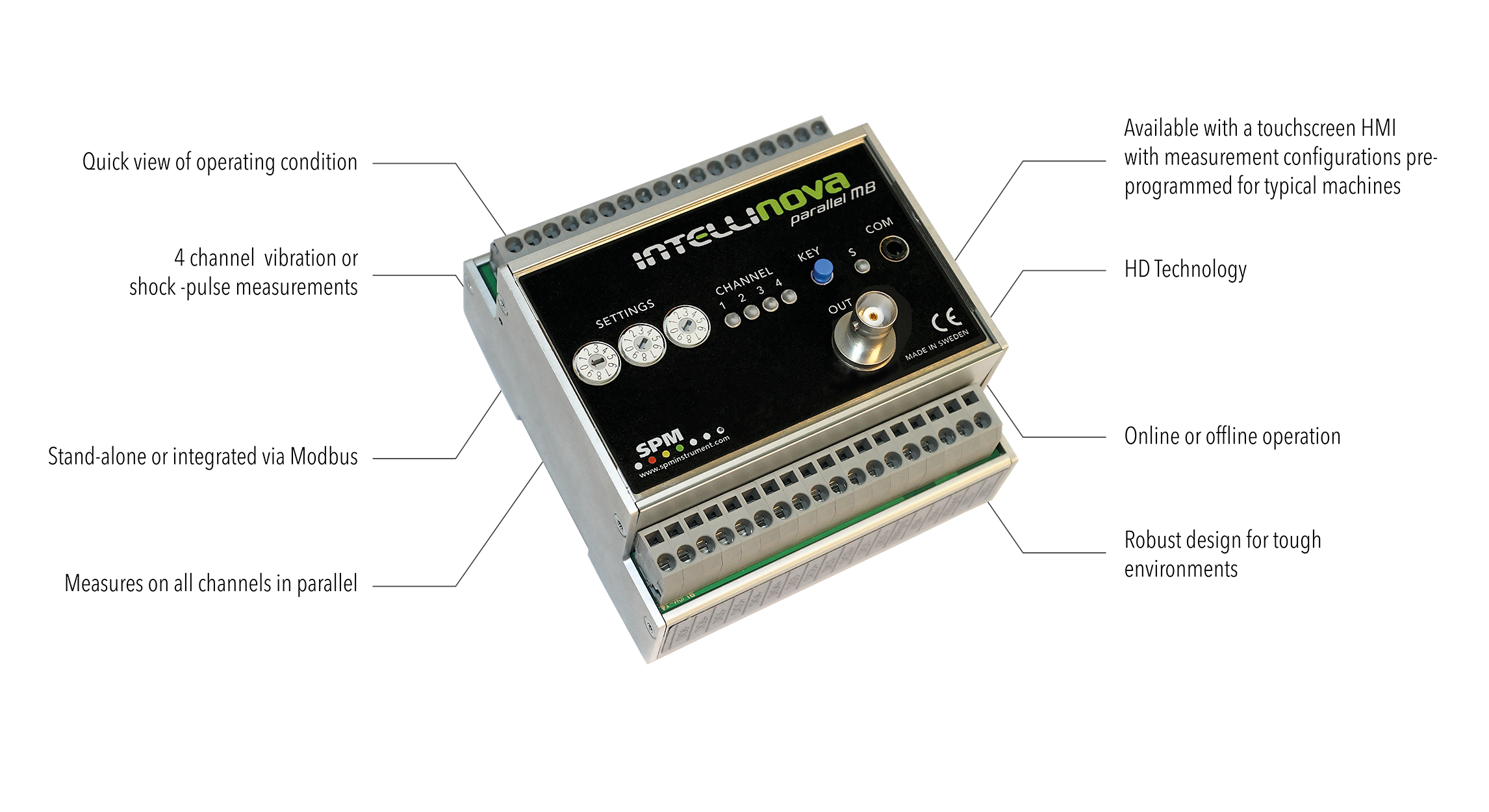

Intellinova® Parallel MB ist eine kleine und robuste Zustandsüberwachungseinheit für die parallele Messung auf vier Kanälen, die eine sofortige Zustandsbewertung ermöglicht.

Hochleistungseigenschaften

Intellinova Parallel MB bietet fortschrittliche Schwingungsanalyse und Stoßimpulsüberwachung in einem kleinen Hochleistungspaket. Sorgfältiges Hardware-Design und Komponentenauswahl gewährleisten eine außergewöhnliche Reaktionszeit und eine hocheffiziente Datenerfassung, sodass das System für eine Vielzahl industrieller Anwendungen gut geeignet ist.

Mit Online- oder Offline-Funktionen unterstützt dieses kompakte Gerät alle Schwingungs- und Stoßimpulstechniken, einschließlich der zuverlässigen und bewährten HD-Zustands-Überwachungstechnologien HD ENV® und SPM HD® für überlegene Schwingungs-, Schmier- und Stoßimpulsüberwachung.

Eigenständig oder Modbus-Integration

Intellinova Parallel MB ist ein ausgezeichneter Kandidat für die Zustandsüberwachung an erster Stelle. Intellinova Parallel MB lässt sich über das weit verbreitete Modbus RTU-Protokoll problemlos in bestehende industrielle Automatisierungssysteme integrieren und ermöglicht so eine problemlose Kommunikation der Messergebnisse mit SPS, SCADA oder anderen Prozessleitsystemen. Intellinova Parallel MB wird als Offline-Einheit betrieben und kann beispielsweise an eine Alarmleuchte, eine Sirene, einen Leistungsschalter oder andere externe Geräte angeschlossen werden, um auf Fehlersymptome wie Getriebe- und Lagerschäden, Unwucht, unzureichende Schmierung usw. aufmerksam zu machen.

LEISTUNGSFÄHIGE TECHNOLOGIE

Intellinova Parallel MB bietet fortschrittliche Schwingungsanalyse- und Stoßimpulsüberwachungstechnologie in einem kleinen Hochleistungspaket, das sich für eine Vielzahl von Industriemaschinen eignet.

BENUTZERFREUNDLICH

Ob im Online- oder Offline-Modus, das Gerät ist einfach zu konfigurieren und zu verwenden. Die fortschrittliche Messtechnik lässt sich beispielsweise über ein HMI-Display noch leichter zugänglich machen.

HIGH-TECH - KOSTENGÜNSTIG

Mithilfe der patentierten HD-Technologie misst die kleine, robuste Intellinova Parallel MB-Einheit Schwingungs- oder Stoßimpulspegel auf vier Kanälen parallel und ermöglicht so eine sofortige Zustandsbewertung.

Eigenschaften

Hochleistungseigenschaften und einfache Konfiguration

Intellinova Parallel MB misst parallel auf allen vier Kanälen und zeigt sofort den aktuellen Betriebszustand an. Das Gerät kann im Online- oder Offline-Modus betrieben werden. Eine Reihe vorprogrammierter Konfigurationen stehen zur einfachen Auswahl mit Drehschaltern an der Vorderseite zur Verfügung.

Intellinova Parallel MB kann als Offline-Einheit betrieben werden - wo weitere Analysen beispielsweise mit Handmessgeräten am isolierten Signalausgang der Einheit durchgeführt werden können -, kann aber auch über Modbus RTU problemlos in vorhandene industrielle Automatisierungssysteme integriert werden.

Alarme können mit oder ohne Verzögerung eingestellt werden, entweder basierend auf der Zeit oder auf einer Anzahl von Messungen. Messergebnisse und Symptomwerte werden mit der eingestellten Alarmstufe verglichen und können einen von sechs digitalen Ein-/Ausgängen aktivieren, die beispielsweise zur Steuerung eines Relais konfiguriert werden können. Um sicherzustellen, dass keine kritischen Ereignisse unbemerkt bleiben, kann das Gerät so eingerichtet werden, dass die konfigurierten Messungen so oft wie möglich wiederholt werden. Der Status der letzten Messung wird durch eine LED auf der Vorderseite angezeigt. Zwei parallele RPM-Eingänge können für Messungen mit HD Order Tracking verwendet werden.

Die Geräte haben ein robustes Aluminiumgehäuse und sind für die DIN-Schienenmontage vorgesehen.

Technische Übersicht

Schwingungsmesseinheit - Dual Technologie

Die Einheit misst den Schwingungspegel auf allen vier Kanälen parallel. In Verbindung mit dem DuoTech-Beschleunigungs-Aufnehmer kann sie auch zur Messung von Stoßimpulsen verwendet werden. Die Einheit bietet eine kontinuierliche Überwachung des Betriebszustands durch:

Schwingungsmessung (Beschleunigung/Geschwindigkeit/Weg eff., HD ENV)
Symptomwerte
Spektrum
Zeitsignal
Stoßimpulsmessung einschließlich Schmierzustand (HDm/HDc, LR/HR) über den DuoTech- Beschleunigungs-Aufnehmer

Ausgewählte Spezifikationen:

• Abmessungen: 105,4 x 99 x 72,7 mm
• Gewicht: 370 g

Stoßimpulsmesseinheit

Die Einheit misst die Stoßimpulspegel auf vier Kanälen parallel. Stoßimpulswerte sind Rohwerte, die nach der Normalisierung den Status von z.B. einem Lager anzeigen. Die Einheit bietet eine kontinuierliche Überwachung des Betriebszustands durch:

Stoßimpulsmessung einschließlich Schmierzustand (HDm/HDc, LR/HR)
Symptomwerte
Spektrum
Zeitsignal

Ausgewählte Spezifikationen:

• Abmessungen: 144 x 105,4 x 72,7 mm
• Gewicht: 550 g
