Aufnehmer und Transmitter
Die Auswahl des richtigen Aufnehmers für Ihre Anwendung ist entscheidend
für die Messgenauigkeit. Alle gesammelten Felddaten sind nur so gut wie der
zur Messung verwendete Aufnehmer. Erhältlich in einer Vielzahl von Optionen,
gibt es einen Aufnehmer für jeden Bedarf.

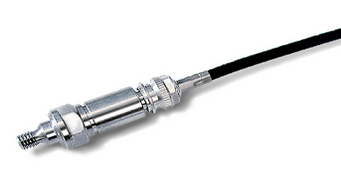

Stoßimpulsaufnehmer
SPM 40000
Stoßimpulsaufnehmer werden in allen SPM Installationen zur Lagerüberwachung verwendet. Sie werden in angesenkte Montagebohrungen im Lagergehäuse montiert. Ein Stoßimpulsaufnehmer wandelt die von einem Lager emittierten Stoßimpulse in ein elektrisches Signal um. SPM liefert unterschiedliche Stoßimpulsaufnehmer mit verschiedenen Adaptern und Werkzeugen für die verschiedensten Einbauorte.

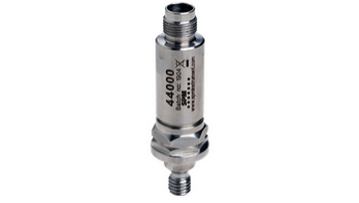

Stoßimpulsaufnehmer
SPM 44000
Die Stoßimpulsaufnehmer der Serie 44000 werden in SPM Installationen für die Lagerüberwachung mit dem Onlinesystem Intellinova Compact eingesetzt. Sie werden in angesenkte Montagebohrungen am Lagergehäuse eingeschraubt.
Ein Stoßimpulsaufnehmer wandelt die vom Lager erzeugten Stoßimpulse in elektrische Signale um. Er wird über ein Koaxialkabel mit der Messeinheit verbunden.
Die maximale Kabellänge beträgt 100 m.

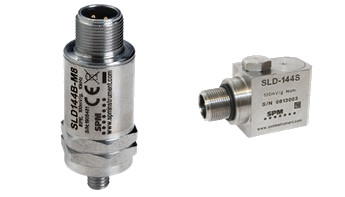

Schwingungsaufnehmer
Die SOLID-Aufnehmer sind piezoelektrische Beschleunigungssensoren vom Kompressionstyp; jeweils einzeln abgestimmt, mit eingebautem Vorverstärker zur Schwingungsüberwachung von Industriemaschinen. Das elektrische Signal ist vom Aufnehmergehäuse isoliert. Verbesserte Elektronik und verbesserte Umgebungseigenschaften bieten hervorragende Leistung in einem sehr großen Anwendungsbereich.
Die SOLID Aufnehmer und Transmitter sind so konzipiert, dass sie den Anforderungen industrieller Umgebungen standhalten. Säurebeständige Edelstahlgehäuse, Gehäuseisolierung und hermetische Abdichtung machen sie sehr robust.

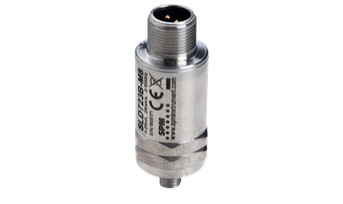

Schwingungstransmitter
Die Transmitter liefern über ihren Frequenzbereich ein Ausgangssignal von 4 bis 20 mA, das proportional zur Schwingungsgeschwindigkeit ist. Das Ausgangssignal kann an gängige Prozessleitsysteme wie SPS, DCS und SCADA übertragen werden. Die Transmitter werden mit Strom aus einer beliebigen 4-20-mA-Standardschleife betrieben. Es ist keine zusätzliche Energie erforderlich.
Merkmale der Transmitter sind das einzigartige Design des Mikrocontrollers und die im Sensor gespeicherten Kalibrierungsdaten. Der Messbereich beträgt 0-25 mm / s und der Frequenzbereich 2-1000 Hz. Die Transmitter sind alle mit einem oberen Anschluss für eine schnelle und einfache Installation ausgestattet.

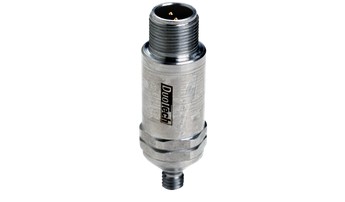

DuoTech Sensoren
Im DuoTech® Beschleunigungssensor kommen zwei der am weitesten verbreiteten und erfolgreichsten Methoden zur Überwachung des mechanischen Zustands zusammen: Schwingungs- und Stoßimpulsmessung. Die Kombination der patentierten HD ENV und SPM HD Messtechniken bietet maximale Flexibilität und ermöglicht eine hervorragende Schmierungs- und Lagerüberwachung sowie das Erkennen schwingungsbedingter Probleme.
Überlegene Kombination von HD-Messtechnologien
Die Möglichkeit, einen einzelnen Sensor für die Schwingungs- oder Stoßimpulsmessung oder beides zu verwenden, bietet maximale Flexibilität bei der Auswahl der optimalen Messtechnik für ein bestimmtes Problem oder eine bestimmte Anwendung. DuoTech ist ein individuell abgestimmter piezoelektrischer Beschleunigungssensor, der in einem sehr großen Anwendungsbereich eine hervorragende Leistung bietet.
Für die Messung mit tragbaren Datensammlern und Analysatoren ermöglicht die DuoTech Schnellkupplung eine einwandfreie Signalübertragung.

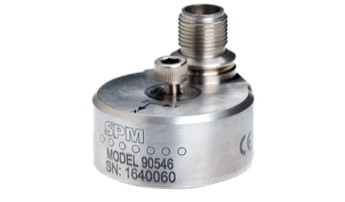

Dreiachsiger Schwingungsaufnehmer
Der dreiachsige Schwingungsaufnehmer ist ein robuster, schlagfester, rauscharmer Beschleunigungssensor mit großem Frequenzbereich (Z-Achse 2-10 000 Hz, X- und Y-Achse 2-7000 Hz).
Er ist hermetisch abgedichtet, verfügt über ESD- und EMI/RFI-Schutz und ist mit einem vielseitigen M12-Anschluss ausgestattet. Die Empfindlichkeit beträgt 100 mV/g und der Betriebstemperaturbereich beträgt -50 bis +120 °C.
Der Aufnehmer eignet sich für Dreikanalmessung mit dem Handmessgerät Leonova Diamond.

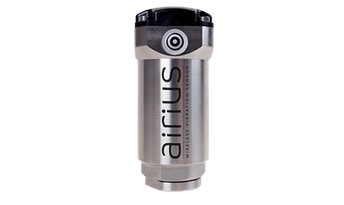

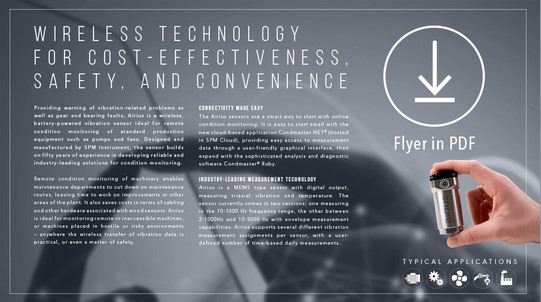

Airius drahtlose Schwingungssensoren
Der drahtlose Airius®-Sensor ist ein Schwingungssensor, der sich ideal für die Fernüberwachung von Standardproduktionsanlagen eignet.
Airius warnt vor Schwingungsbedingten Problemen sowie Getriebe- und Lagerschäden und ist ideal für die Fernüberwachung von Standardproduktionsanlagen wie Pumpen und Lüftern. Entlegene oder unzugängliche Maschinen und Anlagen in unwirtlichen oder riskanten Umgebungen sind weitere geeignete Ziele. Mit einem kompakten und robusten Design, Schutzart IP69, und einem energiesparenden Wi-Fi-Kommunikationsprotokoll bietet Airius jahrelange störungsfreie Nutzung und stabile Überwachung. Für eine maximale Batterielebensdauer verwenden die Sensoren eine vor Ort austauschbare Lithium-Thionyl-Batterie, die bei vier Messungen pro Tag vier Jahre hält. Der Sensor ist auch in einer Version mit externer Stromversorgung erhältlich.
Die Airius-Sensoren benötigen außer WLAN-Routern keine zusätzliche Ausrüstung. Mit den kürzesten Reaktionszeiten im Segment sind Installation und Inbetriebnahme unkompliziert und schnell.
Eigenschaften
Airius ist ein MEMS-Sensor mit digitalem Ausgang, der Schwingung in drei Achsen und Temperatur misst. Der Sensor ist in zwei Versionen erhältlich. Einer misst im Frequenzbereich von 10-1000 Hz, die andere zwischen 2-1000 Hz und 10-5000 Hz mit Hüllkurvenmessfunktionen. Airius unterstützt verschiedene Schwingungsmessaufträge pro Sensor mit einer benutzerdefinierten Anzahl zeitbasierter Messungen pro Tag. Die verwendeten Signalverarbeitungsalgorithmen und Berechnungsroutinen sind dieselben wie beim High-End-Online-System Intellinova® und den hoch entwickelten Handmessgeräten Leonova® Diamond und Leonova® Emerald.
