Leonova Diamond Aligner ist ein System zur schnellen und zuverlässigen Wellenausrichtung*. Es ist für die meisten Kombinationen von Maschinen und gekoppelten oder entkoppelten Wellen geeignet. Dieses System ist ein Spin-off des erfolgreichen und patentierten Leonova Diamond-Geräts und wurde für raue Umgebungen entwickelt.

Effiziente und benutzerfreundliche Wellenausrichtung

Leonova Diamond Aligner führt Ausrichtungsberechnungen für horizontale sowie vertikale oder flanschmontierte Maschinen durch. Prüfung des
Kippfußes, die Kompensation des thermischen Wachstums und Toleranzgrenzen sind integriert. Die Funktion "Fußsperre" bietet automatisch alternative Ausrichtungskorrekturen, wodurch der Ausrichtungsvorgang schnell und einfach ist.

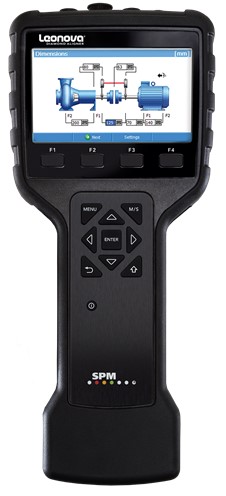

Der Leonova Diamond Aligner  verfügt über ein 4,3-Zoll-TFT-LCD-Farbdisplay mit Hintergrundbeleuchtung und einer benutzerfreundlichen grafischen Oberfläche, die den Benutzer durch den gesamten Ausrichtungsvorgang führt. Automatische Berechnungen sowie sofortige Korrektur- und Ausrichtungsdaten führen zu einer perfekten Wellenausrichtung. Das System arbeitet mit Standard- und benutzerdefinierten Toleranzgrenzen. Ein leistungsstarker ARM 400 MHz Prozessor ermöglicht sehr kurze Berechnungszeiten.

Messergebnisse können einfach als benutzerdefinierte Dateien gespeichert werden, und Ausrichtungsberichte werden im Standardformat für Dokumentation und Druck erstellt. Das robuste Leonova Diamond Aligner Gerät hat die Schutzart IP65 und ist auf 1 Meter fallgeprüft.

Leonova Diamond Aligner enthält das LineLazer-Kit mit Ausrichtungssensoren, Halterungen, Ketten, Stangen, Bluetooth-Dongle, Batterieladegerät, Ladekabeln und einem Maßband in einem IP67-Tragekoffer.

* Das Gerät ist eine spezielle Version von Leonova Diamond, die ausschließlich der präzisen Wellenausrichtung dient.

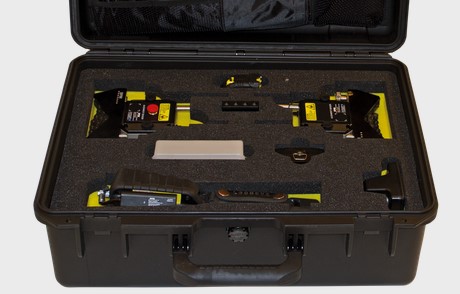

Das LineLazer Alignment Kit

Enthält Ausrichtsensoren, robuste Aluminiumhalterungen, verlängerbare Ketten, Stangen, Batterieladegerät, Kabel, Bluetooth-Dongle und Maßband. Eine praktische Tragetasche ist optional. Das Kit eignet sich für eine Vielzahl von Anwendungen, z. B. Kompressoren, Getriebe, Generatoren und Pumpen.
Prospekt

Maschinenausrichtung mit den LineLazer-Sensoren

LineLazer ist eine  Präzisionslösung für die Wellenausrichtung zur Verwendung mit dem  Datenanalysator Leonova Diamond® oder mit der SPM LineLazer-App. Dieses  doppelte Lasersystem für eine schnelle und zuverlässige  Wellenausrichtung ist für die meisten Maschinenkombinationen geeignet - horizontal, vertikal oder flanschmontiert, mit gekoppelten oder  entkoppelten Wellen.

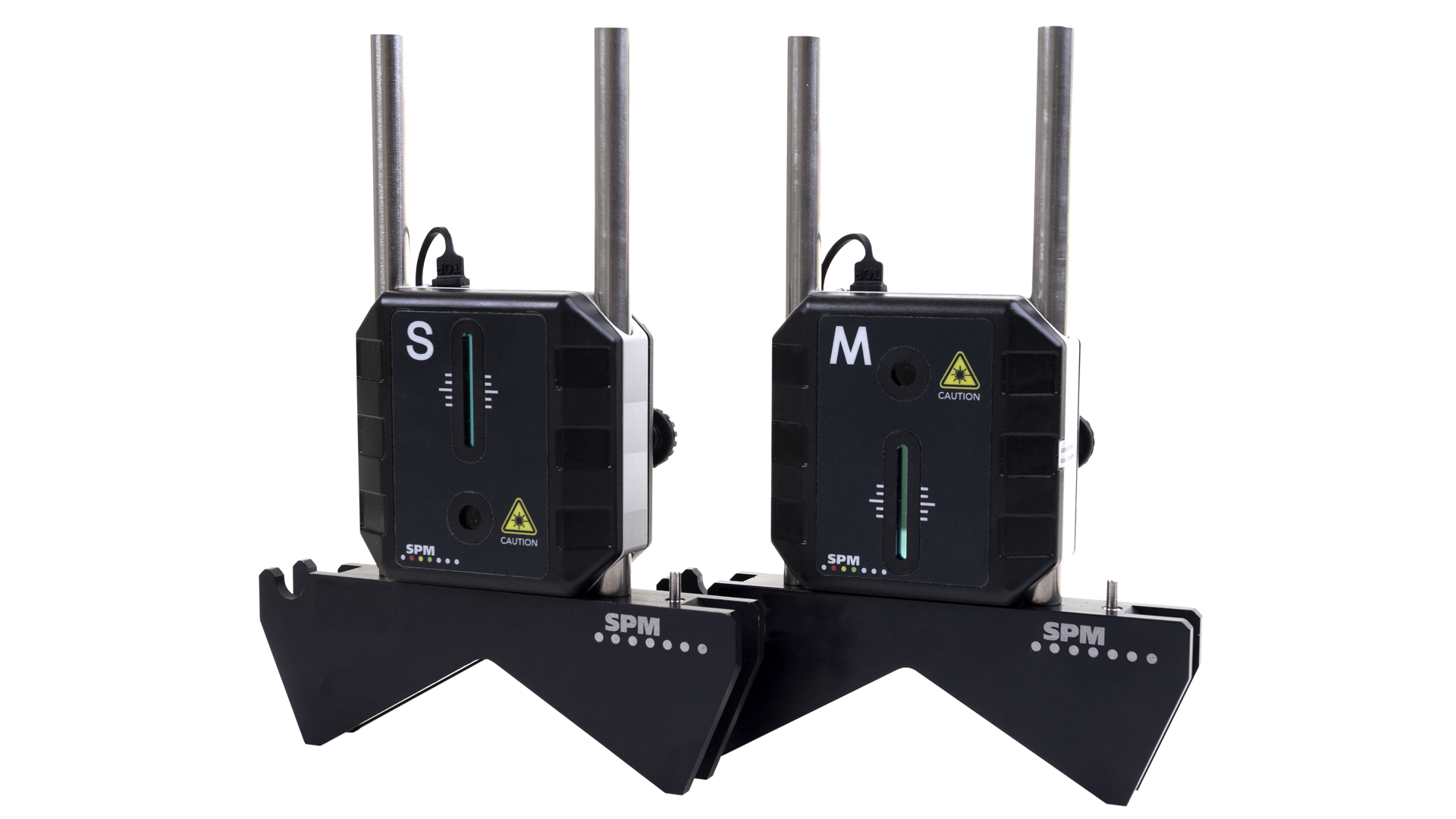

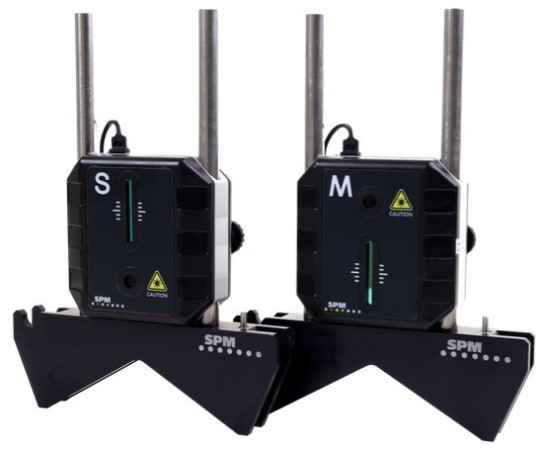

LineLazer-Ausrichtsensoren
Die IP65 eigestuften Ausrichtsensoren verwenden digitale  Signalverarbeitung, die einfach und automatisch von störenden  Lichtquellen unterscheidet. Hochpräzise lineare CMOS-Bildsensoren bieten  maximale Genauigkeit. Die Sensoren kommunizieren über Bluetooth und  ermöglichen so eine problemlose Wellenausrichtung.

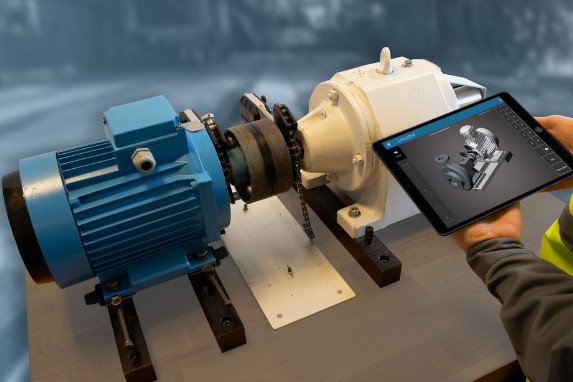

Zur effizienten und benutzerfreundlichen Laserausrichtung rotierender Anlagen. Die LineLazer App, die für die Verwendung mit den LineLazer-Präzisionssensoren für die Wellenausrichtung entwickelt wurde, sorgt für einen reibungsloseren Ausrichtungsprozess als je zuvor. Die LineLazer-App führt den Benutzer auf intuitive Weise durch den Ausrichtungsprozess. Mit einer optisch ansprechenden Oberfläche bietet sie eine einfache Anleitung für die Fußkorrekturen, die erforderlich sind, um eine perfekt ausgerichtete Maschine zu erzielen. Die LineLazer-App ist für Windows-, iOS- und  Android-Geräte verfügbar und kann kostenlos im AppStore und bei Google Play heruntergeladen werden.

Zuverlässige und problemlose Maschinenausrichtung
Hochpräzise Zweiachsen-Inklinometer messen jederzeit den Drehwinkel beider Detektoreinheiten. Dies ermöglicht Messungen im vollautomatischen Modus mit viel weniger als einer halben Wellenumdrehung. Das System wird mit robusten Aluminiumhaltern und verlängerbaren Ketten für Wellen mit einem Durchmesser von bis zu 480 mm (18 Zoll) geliefert.

Das LineLazer Alignment Kit (zusammen mit Leonova Diamond) führt Ausrichtungsberechnungen für horizontale sowie vertikale oder flanschmontierte Maschinen durch. Überprüfung von Kippfuß, Kompensation für die Wärmeausdehnung und Toleranzgrenzen sind integriert. Der Schweregrad der Fehlausrichtung wird in grün-gelb-rot angezeigt. Die Funktion "Fußsperre" bietet automatisch alternative Ausrichtungskorrekturen, wodurch der Ausrichtungsvorgang schnell und einfach ist.
Technische Übersicht

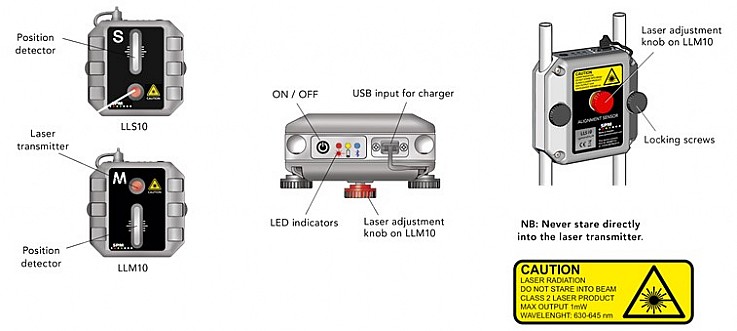

Die Ausrichtsensoren sind bis auf die  Position der Laserdiode und des Knopfes zur Einstellung des Lasers am  'M'-Sensor identisch. Die Sensoren kommunizieren drahtlos über Bluetooth  mit Leonova Diamond.

Die Ausrichtsensoren bieten maximale Genauigkeit durch Verwendung  eines gespreizten Laserstrahls in Kombination mit einem  28,7-mm-Detektor. Durch digitale Filterung kann der Laserstrahl von  störenden Lichtquellen unterschieden werden. Beide Ausrichtsensoren sind  Sender/Detektoren.

Die Ausrichtsensoren verfügen über hochpräzise  Zweiachsen-Inklinometer, die jederzeit den Drehwinkel beider  Ausrichtsensoren messen. Dies ermöglicht die Messung im  vollautomatischen Modus mit viel weniger als einer halben  Wellenumdrehung. Die Messergebnisse werden in 100stel Millimetern oder  1000stel Zoll angezeigt.
  • Messbereich: bis zu 10 m
  • Firmware: eingebaute Eigendiagnose und Funktionen zur Kalibrierung, Signalverarbeitung
  • Interne Batterien: Li-Ion, wiederaufladbar
  • Betriebszeit: > 12 Stunden normaler Gebrauch
  • Betriebstemperatur:  –10 bis +50 ° C (14 bis 122 ° F)
  • Steckertyp: Mini-B USB für Kommunikation und Akkuladung
  • Kommunikation: Bluetooth v4.0 Klasse II
  • Gehäuse: PC Kunststoff/eloxiertes Aluminium
  • Schutz: IP65
  • Abmessungen: LLS10; 86 x 81,5 x 40 mm (3,4 x 3,2 x 1,6 Zoll) LLM10; 86 x 81,5 x 46 mm (3,4 x 3,2 x 1,8 Zoll)
  • Gewicht: ca. 230 g
LineLazer App

Mit der LineLazer-App ist  die Arbeit einfacher als je zuvor. Die App führt den Benutzer auf  intuitive Weise durch den gesamten Ausrichtungsprozess. Dabei wird eine  visuell ansprechende und verständliche grafische 3D-Oberfläche  verwendet.

Mit der benutzerfreundlichen LineLazer-App ist  der Ausrichtungsprozess mühelos. Die Möglichkeit, die virtuelle Maschine  für eine Live-3D-Ansicht aus jeder Richtung zu drehen, erleichtert das  Verständnis, während die kontinuierliche Sweep-Funktion, die das Messen  während des Drehens ermöglicht, viel Zeit und Mühe spart. Die App kann  Fehlausrichtungen visuell verstärken und wodurch vertikale oder  horizontale Winkel und Versätze leicht zu erkennen sind.
Präzise Wellenausrichtung an Ihren Fingerspitzen

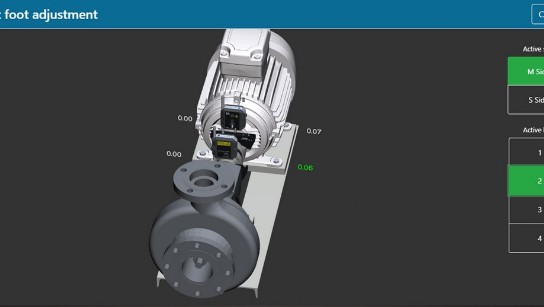

Sobald das System den Grad der Fehlausrichtung ermittelt hat, liefert die App eine klare und unkomplizierte Bildschirmführung für die notwendigen Fußkorrekturen, die zur Erzielung einer perfekt ausgerichteten Maschine erforderlich sind. Nach Abschluss des Vorgangs können Benutzer Details und Ergebnisse in einem Bericht speichern, um sie später abrufen zu können. Die Berichte können auch als PDF-Dateien per E-Mail versandt werden.

Die LineLazer-Sensoren und -App sind ein kostengünstiges Laserausrichtungssystem, für das kein tragbarer Datenlogger erforderlich ist. Die Sensoren liefern präzise und zuverlässige Messwerte und die App kann mit Bluetooth auf jedem Laptop, Tablet oder Smartphone (empfohlene Mindestbildschirmgröße 5 Zoll) verwendet werden. Laden Sie einfach die App herunter und verbinden Sie sich mit den Sensoren. Die App verfügt über einen Demo-Modus, mit dem Benutzer Ausrichtungsszenarien simulieren und App-Funktionen auch ohne Sensoren ausprobieren können.
Eigenschaften



  • Präzise Ausrichtung mit zuverlässigen Ergebnissen
  • Intuitive Benutzeroberfläche mit verbesserter 3D-Grafik in Live-Ansicht
  • Reaktionsfähiges Design
  • Kontinuierlicher Sweep
  • Visuelle Verstärkung der Fehlausrichtung
  • Kippfuß-Check
  • Fußsperre
  • Kompensation des thermischen Wachstums
  • Toleranzprüfungen
  • Demonstrationsmodus
  • Kostenloser App-Download - keine Lizenz erforderlich
