Zustandsüberwachung in einer neuen Dimension

Der Leonova Diamond beihnaltet die High Definition Stoßimpulsmethode (SPM HD®) zur Wälzlagerüberwachung und eine fortgeschrittene Schwingungsanalyse zur Zustandsüberwachung der Maschinen und noch viele weitere Eigenschaften.

Wälzlagerüberwachung
Die SPM HD® Methode (HDm/HDc)
Die  SPM HD® Methode ist eine patentierte Weiterentwicklung der Stoßimpulsmethode (SPM) die weniger empfindlich gegenüber Störungen von anderen Signalen ist und deshalb bestens geeignet
zur Wälzlagerüberwachung bei Maschinen mit sehr niedrigen Drehzahlen (1 - 20.000 U/min.). SPM HD ist daher eine schnelle, einfache und zuverlässige Methode zur Überwachung des Wälzlagerzustands.


SPM Spektrum™
SPM Spektrum™ basiert auf einer außerordentlichen Signalqualität und einer 24 bit A/D Umwandlung, welche eine scharfe Auflösung bietet und prazisiert daher die Bestimmung eines möglichen Lagerschadens.



dBm/dBc
Die Original Stoßimpulsmethode basiert auf der Methode dBm/dBc  welche die Stoßimpulse/Sekunde
zählt und uns einen Teppichwert (dBC), bzw. einen Maximalwert (dBm) liefert.


LR/HR
Die LR/HR Methode wurde aus der Original Stoßimpulsmethode entwickelt zur Zustandsanalyse von
Wälzlagern und gleichzeitigen Zustandsanalyse des Ölfilms an den Rollflächen des Wälzlagers.


Schwingungsanalyse
Schwingungsgröße mit FFT Spektrum
Die Messung von Geschwindigkeit, Beschleunigung und Schwingweg (0-40kHz Frequenzbereich), entpsrechend des letzten ISO 10816 Standards helfen bei der Diagnose von allgemeinen Maschinenzuständen. Zusätzlich zu den RMS Schwingungswerten, zeigt das Instrumentendisplay
ein FFT Spektrum, wo Symptome wie Unwucht, Ausrichtfehler und strukturelle Schwächen
gefunden werden können.


EVAM®
Die EVAM® (Evaluated Vibration Analysis Method) Messtechnik mißt mit bis zu 25600 Linien im Spektrum, liefert ein fertig definiertes 'Schadensymptomregister' für Maschinen, und kann auch
einen Trend anzeigen.



Gleitlager
Orbit Analyse
Für alle Maschinen mit Gleitlagern, liefert eine gleichzeitige Messung mit
2 Schwingungsaufnehmern ein genaues Diagramm der Bewegung von der Wellenmittellinie.



Resonanz
Strukturelle Resonanz
Die Messung der Hoch- und Auslaufkurve, bzw. des Anschalgsversuchs sind Methoden für die Ursachenanalyse und zeigen die Schwingcharakteristik des Maschinengehäuses, Resonanzfrequenzen und die Reaktion bei kritischen Drehzahlen.



Korrektive Instandhaltung
Präzise Wellenausrichtung
Für die Laser Wellenausrichtung  von horizontalen und vertikalen Maschinen, wird das optionale LineLazer Auchsrichtzubehör mit dem Leonova Diamond und einem Kabel verbunden. Der Benutzer wird durch das Menü geführt und erreicht ein perfektes Ausrichtresultat.



Dynamisches Auswuchten
Auswuchten in einer oder 2 Ebenen, entsprechend des ISO 1940-1 Standards, gemeinsam
mit der Schwingungsmessung, wird der Benutzer durch das Auswuchtmenü geführt.
Anschließend wird ein Vorschlag berechnet, zum korrigieren der Unwucht.

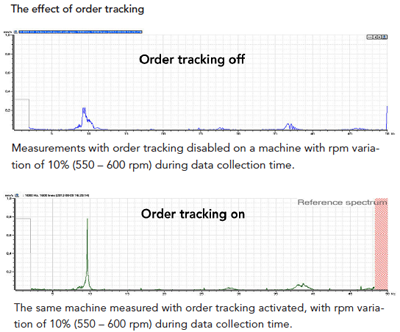

Order Tracking - Ordnungsanalyse
HD Order Tracking - Ordnungsanalyse

Bei Maschinen die ihre Drehzahlen ändern, liefert die HD Ordnungsanalyse Funktion zuverlässige und kristallklare Meßergebnisse, auch wenn sich die Drehzahl während der Messung ändert.
Diese Funktion ist in einem sehr weiten Drehzahlbereich anwendbar, von niedrigen bis zu hohen Drehzahlen.
